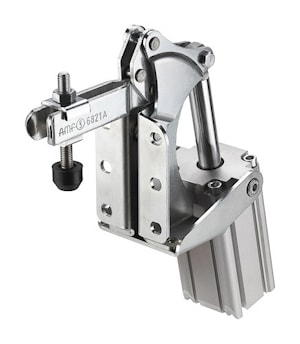

Пневматическое зажимное устройство № 6821A AMF

Пневматическое зажимное устройство № 6821A AMF

С вертикальным положением цилиндра. Экономит место благодаря угловой конструкции. Устанавливается горизонтально или вертикально.

Горизонтальная установка цилиндра. Оснащено пневматическим цилиндром NORGREN с двойным действием, анодировано и смонтировано с возможностью замены. С магнитным поршнем для запроса конечного положения. Регулируемая скорость. Зажимное устройство оцинковано и пассивировано. Заклепки из нержавеющей стали, двигающиеся в закаленных опорных втулках. Опорные участки смазаны.

В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.

№ заказа	Размер	F1 [кН]	F2 [кН]	F3 [кН]	F4 [кН]	F5 [кН]	Vn [дм³]	Зажимной винт	Вес [г]
555065	2	1	1,2	0,70	1,0	0.30	0,26	М6 х 35	625
555066	3	1	2,5	0.65	1,1	0,50	0,35	М8 х 45	1025
555067	4	2	3,0	1,50	2,2	0,75	0,80	М8 х 65	1700

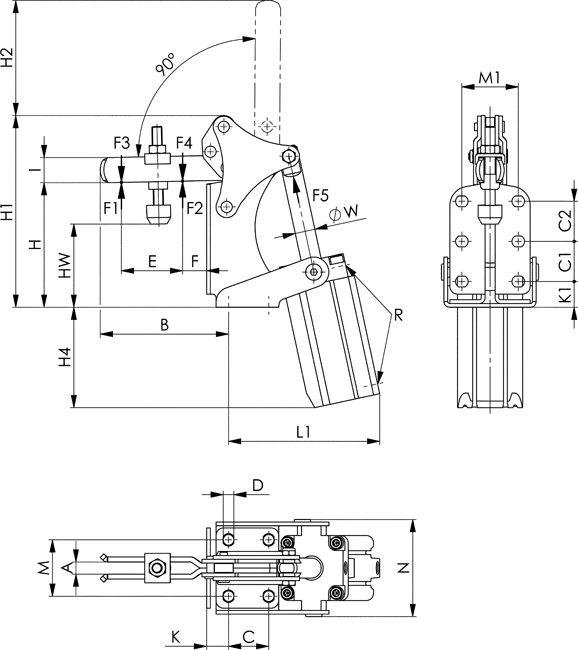

Таблица размеров:

№ заказа	Размер	a	b	c	ød	e	f	g	h	h1	h3	h4	h5	hw	i	k	n	R	q	t1	u1	v	øw
555065	2	6	56	12,5	5,5	27	24	27	65	145	16	12,5	12,5	37-46	12	16	94	M5	8	90	70	62	10
555066	3	8	82	16	6,5	42	30	25,4	72	185	18	16	-	38-50	18	16	108	G1/8	13	105	90	70	12
555067	4	10	102	32	8,5	52	40	45	100	240	22	32	32	50-79	20	18	144	G1/8	20	135	105	85	16
