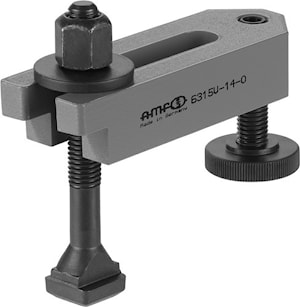

сохранить как pdfСтупенчатый прихват, с регулируемым опорным винтом AMF
Ступенчатый прихват, с регулируемым опорным винтом AMFИспользуется для закрепления заготовок сложной формы или больших габаритов. Крепление происходит непосредственно на самом столе станка.
Окрашенная улучшенная сталь.

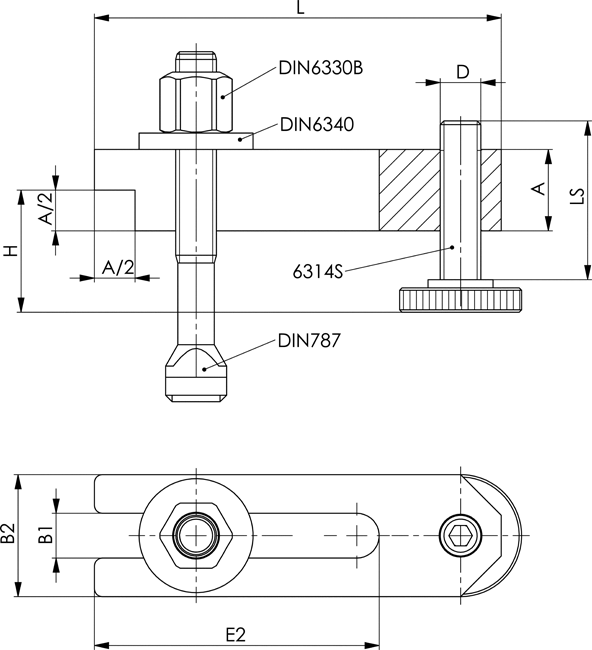

| № заказа | Паз | H* | аналогично DIN 6315B B1 x L | для натяжного болта | D x LS | A | B2 | E2 | Вес [g] |
| 71167 | 10 | авг.47 | 11x100 | - | M10x39 | 20 | 30 | 70 | 330 |
| 71175 | 12+14 | окт.59 | 14x125 | - | M12x49 | 25 | 40 | 90 | 700 |
| 71191 | 16+18 | 13-67 | 18x160 | - | M16x55 | 30 | 50 | 110 | 1300 |
| 71258 | 20+22 | 16-85 | 22x200 | - | M20x69 | 40 | 60 | 135 | 2600 |
| 73189 | 10 | авг.37 | 11x100 | M10x10x 80 | M10x39 | 20 | 30 | 70 | 403 |
| 73197 | 12 | окт.48 | 14x125 | M12x12x100 | M12x49 | 25 | 40 | 90 | 920 |
| 73205 | 14 | окт.45 | 14x125 | M12x14x100 | M12x49 | 25 | 40 | 90 | 940 |
| 73247 | 16 | 13-58 | 18x160 | M16x16x125 | M16x55 | 30 | 50 | 110 | 1860 |
| 73254 | 18 | 13-56 | 18x160 | M16x18x125 | M16x55 | 30 | 50 | 110 | 1880 |
| 73262 | 20 | 16-77 | 22x200 | M20x20x160 | M20x69 | 40 | 60 | 135 | 3610 |
| 73288 | 22 | 16-75 | 22x200 | M20x22x160 | m20x69 | 40 | 60 | 135 | 3650 |
производитель
для крепления заготовок
Если вы хотите купить ступенчатый прихват, с регулируемым опорным винтом AMF, вы можете:
