Пневматическое зажимное устройство с рычагом № 6828H AMF
Пневматическое зажимное устройство с рычагом № 6828H AMF Двойного действия и с дополнительным рычагом для ручного открытия или закрытия.
Максимальное рабочее давление 6 бар.
С регулируемым углом раствора в диапазоне от 15° до 105° за 15 шагов, дополнительно 135°.
Корпус из алюминия, красный, анодированный. Пневматическое торможение в конце хода, самоотключение, в стандартном исполнении с индуктивным сигнализатором 24 В. Зажимной рычаг не входит в комплект поставки.
Принадлежности (не входят в комплект поставки): варианты зажимного рычага: зажимной рычаг, центральный, правый и левый.
Применение:

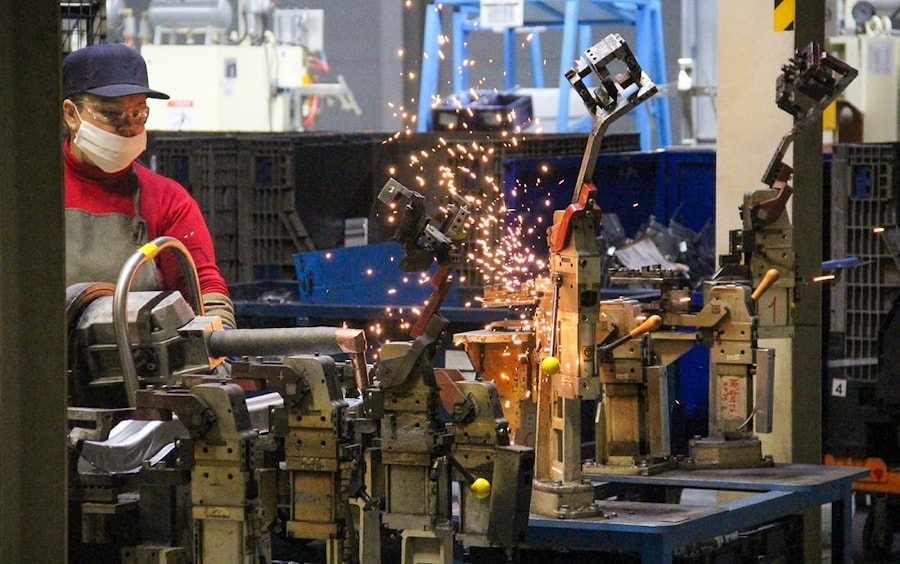

Эти пневматические зажимные устройства для использования в автоматических линиях и на специальном оборудовании. Положение открытия и зажима этого зажимного устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных процессах.
| № заказа | Размер | Зажимной момент при 5 бар [Нм] | Рычаг слева | Рычаг справа | Макс. Момент удержания [Нм] | Вес [г] |
| 555083 | 16 | 8 | - | ● | 25 | 320 |
| 555170 | 16 | 8 | ● | - | 25 | 320 |
| 555084 | 20 | 15 | - | ● | 54 | 700 |
| 555171 | 20 | 15 | ● | - | 54 | 700 |
| 555085 | 25 | 25 | - | ● | 75 | 920 |
| 555172 | 25 | 25 | ● | - | 75 | 920 |
Таблица размеров:
| № заказа | Размер | A | B | C | C1 | C2 | C3 | D1 | D2 H7 | E | E1 | E2 | H | H1 | H2 | H3 | H4 | H5 | H6 +0.1 | I | J | L | N ±0.1 | N1 ±0.1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 555083 | 16 | 10 | 50 | 2,5 | 32 | 18 | 6 | 5,5 | 4 | 28 | 36,0 | 44 | 7,5 | 7,5 | 123 | 12,0 | 57 | 96 | 20 | 15 | 44 | 26 | 10 | 10 |
| 555170 | 16 | 10 | 50 | 2,5 | 32 | 18 | 6 | 5,5 | 4 | 28 | 36,0 | 44 | 7,5 | 7,5 | 123 | 12,0 | 57 | 96 | 20 | 15 | 44 | 26 | 10 | 10 |
| 555084 | 20 | 12 | 60 | 3,0 | 39 | 22 | 8 | 6,5 | 5 | 32 | 42,0 | 52 | 15,0 | 14,0 | 158 | 15,0 | 69 | 120 | 25 | 18 | 53 | 30 | 20 | 15 |
| 555171 | 20 | 12 | 60 | 3,0 | 39 | 22 | 8 | 6,5 | 5 | 32 | 42,0 | 52 | 15,0 | 14,0 | 158 | 15,0 | 69 | 120 | 25 | 18 | 53 | 30 | 20 | 15 |
| 555085 | 25 | 16 | 75 | 4,0 | 45 | 25 | 10 | 8,5 | 6 | 40 | 52,5 | 65 | 19,0 | 17,0 | 182 | 17,5 | 80 | 136 | 28 | 22 | 68 | 35 | 18 | 18 |
| 555172 | 25 | 16 | 75 | 4,0 | 45 | 25 | 10 | 8,5 | 6 | 40 | 52,5 | 65 | 19,0 | 17,0 | 182 | 17,5 | 80 | 136 | 28 | 22 | 68 | 35 | 18 | 18 |
