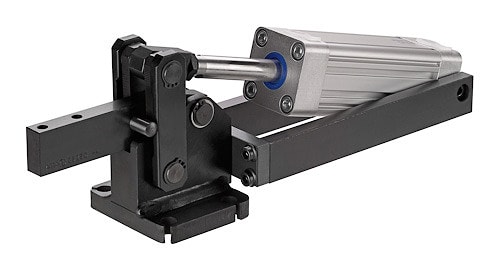

Тяжелое пневматическое зажимное устройство № 6825A AMF
Тяжелое пневматическое зажимное устройство № 6825A AMFС горизонтальным положением цилиндра.
Закаленная сталь, полированная. Болты подшипников, идущие в вкладышах подшипников, закалены, отшлифованы и зафиксированы стопорными кольцами.
С магнитным поршнем для контроля конечного положения.
Зажимное устройство готово к подключению, оно состоит из:
- механического элемента № 6815C
- пневматического цилиндра FESTO с двойным действием
Применение:
Эти пневматические зажимные устройства выполнены в соответствии с требованием машиностроения и пригодны для установки на автоматических линиях и в специальном оборудовании. Положение открытия и зажима этого зажимного устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных процессах.
Указание:
Это пневматическое зажимное устройство имеет также гидравлический привод и поставляется под номером 6960C.
При необходимости закажите наш каталог гидравлических зажимных приспособлений. Подходящие датчики приближения для запроса конечного положения (№ заказа SME-8M-DS-24V-K-0,3-M8D) и крепежный набор (№ заказа CRSMB-8-32/100) заказываются в FESTO отдельно.
| № заказа | Размер | F1 [kN] | F2 [kN] | F3 [kN] | F4 [kN] | F5 [kN] | Vn [dm³] | Вес [g] |
| 559769 | 4 | 6 | 9 | 1,5 | 2,2 | 0,75 | 1 | 4380 |
| 559770 | 6 | 12 | 18 | 2,5 | 3,5 | 1 | 1,8 | 7360 |
| 559771 | 8 | 20 | 30 | 4 | 6 | 1,8 | 4,3 | 16800 |

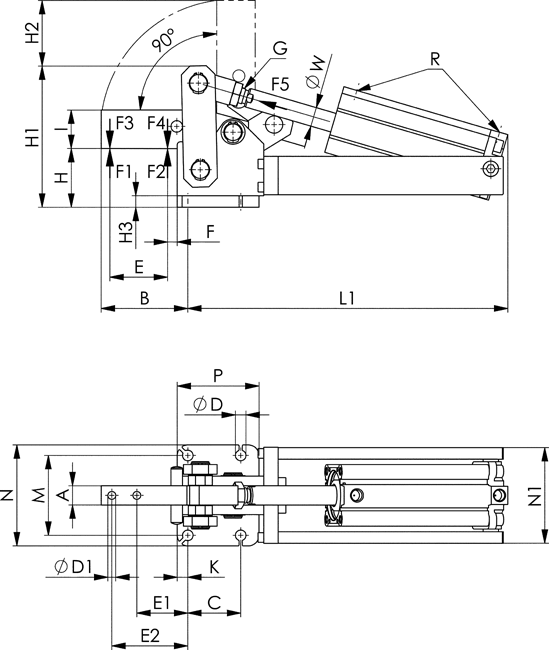

Таблица размеров:
| № заказа | Размер | A | B | C | dia. D | dia. D1 | E | E1 | E2 | F | G | H | H1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 559769 | 4 | 15 | 82 | 52 | 11 | 6,2 | 54 | 47,0 | 74,0 | 10,0 | M12 x 1,25 | 57 | 122 | 75 | 12 |
| 559770 | 6 | 20 | 90 | 55 | 11 | 8,2 | 60 | 53,0 | 79,0 | 10,0 | M16 x 1,50 | 61 | 147 | 68 | 12 |
| 559771 | 8 | 30 | 128 | 80 | 13 | 13,0 | 95 | 69,5 | 109,5 | 9,5 | M16 x 1,50 | 86 | 196 | 110 | 12 |
| № заказа | Размер | I | K | L1 | M | N | N1 | P | R | Диам. W | Диам. поршеня |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 559769 | 4 | 30 | 10,0 | 284 | 70 | 90 | 82 | 77,0 | G1/8 | 16 | 40 |
| 559770 | 6 | 40 | 11,0 | 333 | 83 | 105 | 100 | 85,0 | G1/4 | 20 | 50 |
| 559771 | 8 | 60 | 12,5 | 404 | 111 | 135 | 123 | 112,5 | G1/4 | 20 | 63 |
базовое назначение
пневматические зажимные устройства
Если вы хотите купить тяжелое пневматическое зажимное устройство № 6825a amf , вы можете:
Позвонить:
Ещё из раздела пневматические зажимные устройства сборные
Пневматическое зажимное устройство с пластмассовым цилиндром № 6820P AMF Пневматический прижим АМФс горизонтальной установкой цилиндра. Оснащено пневматическим цилиндром FESTO двойного действия из пластмассы, смонтирован и готов к подключению. ...

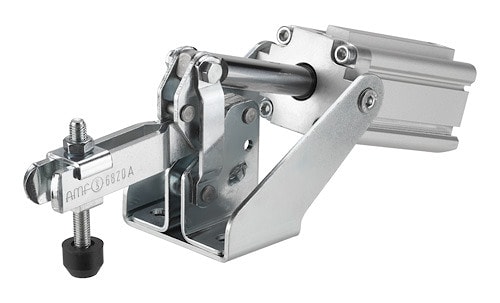

Пневматическое зажимное устройство № 6820A AMF С горизонтальной установкой цилиндра. Оснащено пневматическим цилиндром NORGREN с двойным действием, анодировано и смонтировано для замены. С магнитным поршнем для запроса конечного положения. ...

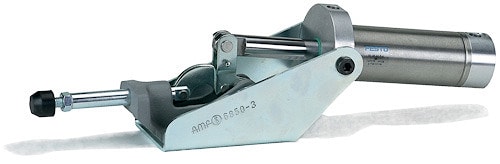

Шатунное пневматическое зажимное устройство № 6850 AMF Тяжелая модель с большим сроком службы. Оснащен пневматическим цилиндром FESTO с двойным действием с дросселирующими отверстиями для снижения скорости (размер N-3 с пневматическим цилиндром ...

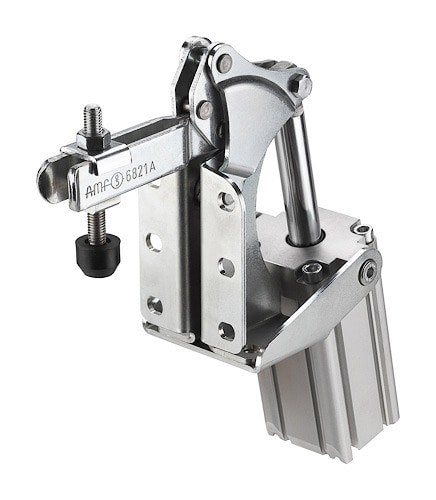

Пневматическое зажимное устройство № 6821A AMF С вертикальным положением цилиндра. Экономит место благодаря угловой конструкции. Устанавливается горизонтально или вертикально. Горизонтальная установка цилиндра. Оснащено пневматическим цилиндром ...

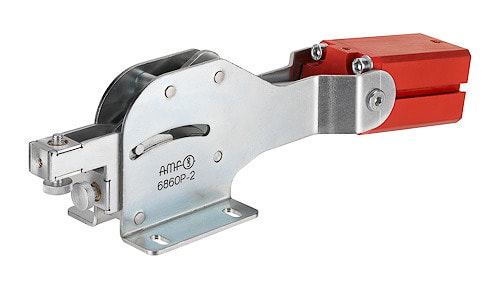

Пневматическое комбинированное зажимное устройство № 6860Р AMF Оцинкован и пассивирован. Заклепки из нержавеющей стали, которые работают в закаленных втулках подшипников. Опорные точки смазаны. Оснащен пневматическим цилиндром двойного действия с ...
Пневматическое зажимное устройство № 6828M AMF Максимальное рабочее давление 6 бар. Мини-исполнение в блочном варианте для зажимов и захватов. Чрезвычайно прочный алюминиевый корпус, красный, анодированный. Магнитный поршень для запроса конечного ...
Рычажный зажим, пневматический № 6829V AMF Фланцевый вариант, с двойным действием механические детали из вороненой стали. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия, черная. Износостойкая поверхность с покрытием ...
Тяжелое пневматическое зажимное устройство № 6825CE AMF Устройство с горизонтальным положением цилиндра. С регулируемым демпфированием конечного положения. С магнитным поршнем для запроса конечного положения. Улучшенная вороненая сталь. Движущиеся в ...
Тяжелое пневматическое зажимное устройство № 6826A AMF С вертикальным положением цилиндра. Вороненая улучшенная сталь. Движущиеся во втулках DU, не требующие техобслуживания болты крышки подшипника выполнены из улучшенной стали, отшлифованы и ...

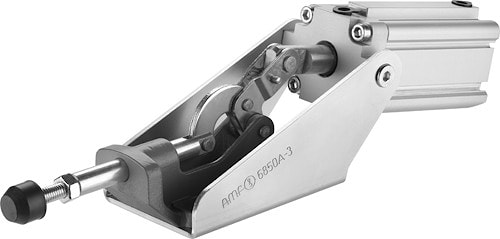

Пневматическое шатунное зажимное устройство № 6850A AMF Зажим шатунного типа. Пневматический цилиндр с магнитным поршнем для контроля конечного положения. Консоль оцинкована и пассивирована, корпус зажима изготовлен из ковкого чугуна, окрашен. ...

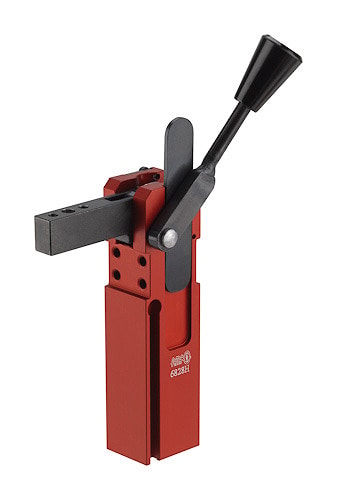

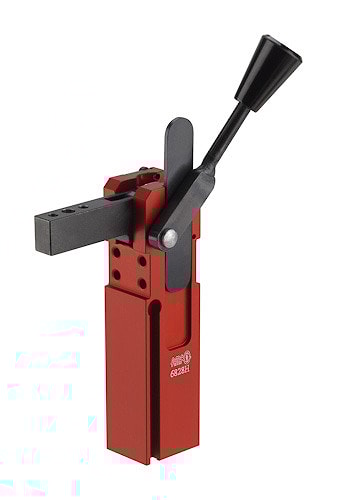

Пневматическое зажимное устройство с рычагом № 6828H AMF Двойного действия и с дополнительным рычагом для ручного открытия или закрытия. Максимальное рабочее давление 6 бар. С регулируемым углом раствора в диапазоне от 15° до 105° за 15 шагов, ...
