Шатунное пневматическое зажимное устройство № 6850 AMF

Шатунное пневматическое зажимное устройство № 6850 AMF  Шатунное пневматическое зажимное устройство № 6850 AMF

Тяжелая модель с большим сроком службы. Оснащен пневматическим цилиндром FESTO с двойным действием с дросселирующими отверстиями для снижения скорости (размер N-3 с пневматическим цилиндром NORGREN с регулируемой скоростью) анодирован и смонтирован и готов к подключению.

Материал: консоль оцинкована и пассивирована, основная часть из ковкого чугуна, окрашенная.

Детали рычага и шатун из улучшенной стали, оцинкованы и пассивированы.

Заклепки из нержавеющей стали. Опорные участки смазаны.

В комплекте с оцинкованным прижимным винтом № 6880 из улучшенной стали.

№ заказаРазмерF1
[кН]
F3
[кН]
F5
[кН]
Vn
[дм³]
Зажимной
винт
Вес
[г]
95034342,50,750,8M8x351800
950595105,01,002,2M12x503400
9507572510,01,804,5M12x507680

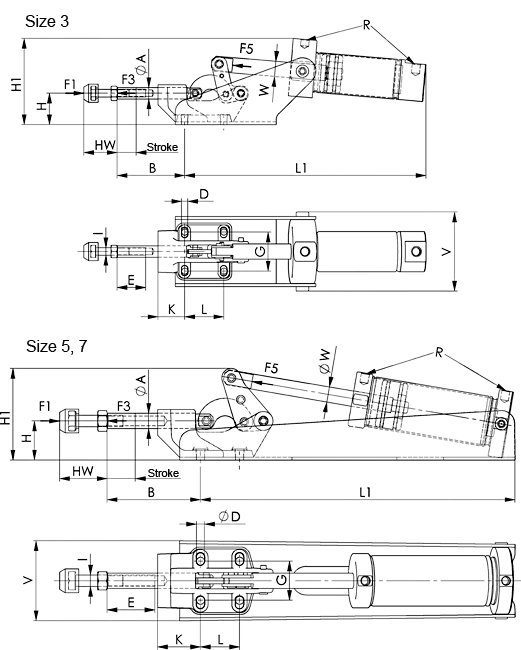

Таблица размеров:

№ заказаРазмерДиам. ABDEGHH1ХодHW min.HW max.IKLL1RVДиам. WДиам. поршня
95034312716,53041339120,021,535M 82841253G1/8831640
95059516988,55041419629,630,050M124541330G1/8801650
9507572210511,050575912838,030,050M124570423G1/4961663


базовое назначение
пневматические зажимные устройства, ручной прижим заготовки
материал
повышенной прочности
