Пневматическое зажимное устройство № 6828M AMF

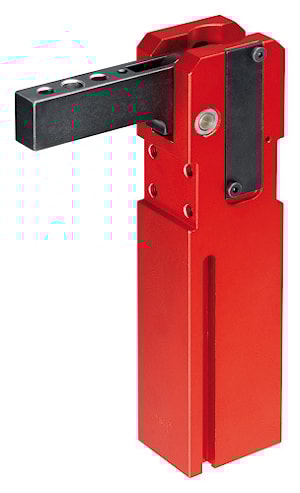

Пневматическое зажимное устройство № 6828M AMFМаксимальное рабочее давление 6 бар. Мини-исполнение в блочном варианте для зажимов и захватов. Чрезвычайно прочный алюминиевый корпус, красный, анодированный.
Магнитный поршень для запроса конечного положения, зажимной рычаг из вороненой стали, с тремя отверстиями.
Указание:
Малогабаритное, компактное, с опорными втулками, не требующими ухода. Зажимное устройство является самотормозящимся.
Подходящие датчики приближения для запроса конечного положения (№ заказа SME-8M-DS-24V-K-0,3-M8D) заказываются в FESTO отдельно.
| № заказа | Размер | Момент зажима при 5 бар [Nm] | Удерживающий момент макс. [Nm] | Вес [g] |
| 91843 | 16 | 8 | 25 | 300 |
| 91868 | 20 | 15 | 54 | 550 |
| 91884 | 25 | 25 | 75 | 850 |
Таблица размеров:

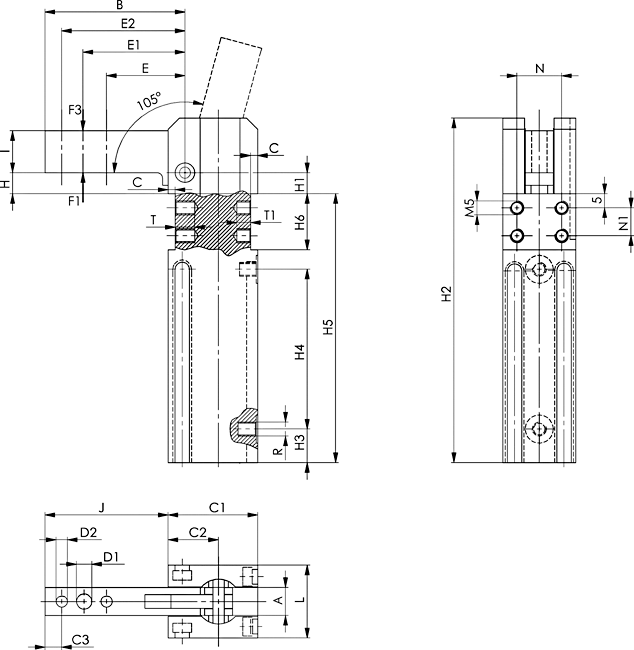

| № заказа | Размер | A | B | C | C1 | C2 | C3 | D1 | D2 H7 | E | E1 | E2 | H | H1 | H2 |
| 91843 | 16 | 10 | 50 | 2,5 | 32 | 18 | 6 | 5,5 | 4 | 28 | 36,0 | 44 | 7,5 | 7,5 | 123 |
| 91868 | 20 | 12 | 60 | 3,0 | 39 | 22 | 8 | 6,5 | 5 | 32 | 42,0 | 52 | 15,0 | 14,0 | 158 |
| 91884 | 25 | 16 | 75 | 4,0 | 45 | 25 | 10 | 8,5 | 6 | 40 | 52,5 | 65 | 19,0 | 17,0 | 182 |
| № заказа | Размер | H3 | H4 | H5 | H6 +0.1 | I | J | L | N ±0.1 | N1 ±0.1 | R | T | T1 | Piston dia. |
| 91843 | 16 | 12,0 | 57 | 96 | 20 | 15 | 44 | 26 | 16 | 10 | M5 | 7 | 5 | 16 |
| 91868 | 20 | 15,0 | 69 | 120 | 25 | 18 | 53 | 30 | 20 | 15 | G1/8 | 8 | 6 | 20 |
| 91884 | 25 | 17,5 | 80 | 136 | 28 | 22 | 68 | 35 | 25 | 18 | G1/8 | 8 | 6 | 25 |
базовое назначение

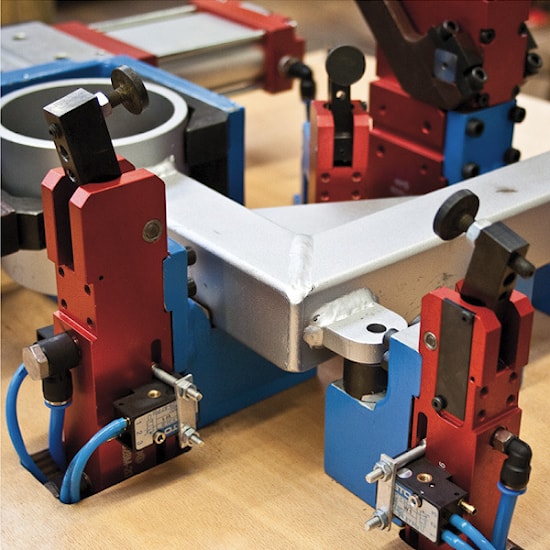

для обработки на ЧПУ станках, пневматические зажимные устройства, ручной прижим заготовки, сварочные кондуктора
материал
повышенной прочности
по применению
для cтанкостроения, для металлообработки, для фрезерного станка, прижим сварочный рычажный
