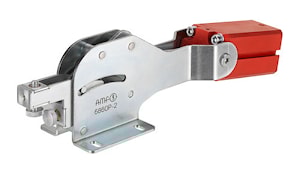

Пневматическое комбинированное зажимное устройство № 6860Р AMF

Пневматическое комбинированное зажимное устройство № 6860Р AMF

Оцинкован и пассивирован. Заклепки из нержавеющей стали, которые работают в закаленных втулках подшипников. Опорные точки смазаны.
Оснащен пневматическим цилиндром двойного действия с красным анодированием.
Поршень с магнитом для предельного положения.

№ заказа	Размер	F1 [кН]	F2 [кН]	F3 [кН]	F4 [кН]	F5 [кН]	Vn [дм³]	Вес [г]
90787	1	1,0	1,0	0,3	0,12	0,26	0,26	770
91488	2	2,0	2,0	0,5	0,25	0,35	0,35	1450
92163	3	3,0	3,0	0,7	0,35	0,80	0,80	3050

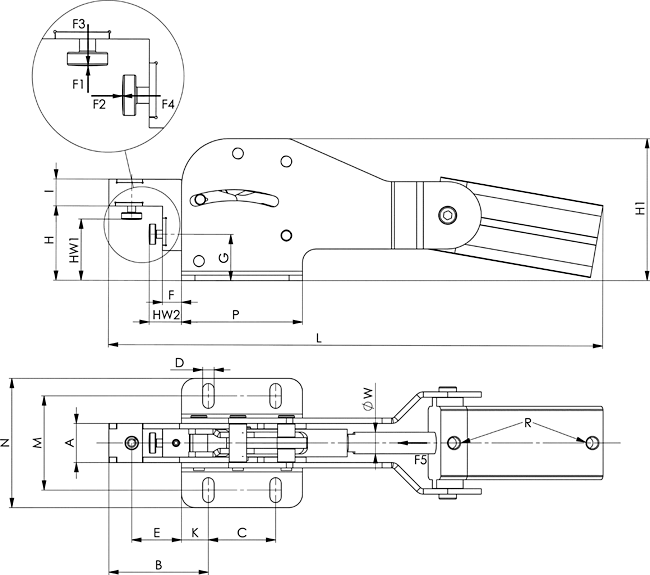

Таблица размеров:

№ заказа	Размер	A	B	C	D	E	F	G	H	H1	HW1 min.	HW1 max.	HW2 min.	HW2 max.	I	K
90787	1	17,0	33	40	5,5	15	0,5	22	36,0	68	25	32	5	10	12	7,5
91488	2	19,5	56	50	6,5	32	10,5	28	46,0	88	30	40	10	20	16	12,5
92163	3	29,0	74	50	8,5	37	14,0	34	55,5	106	40	50	20	30	20	20,0

№ заказа	Размер	L	M	N	P	R	dia. W	Piston dia.
90787	1	225	34,5-39,5	53	55	M5	10	25
91488	2	305	55	75	75	G1/8	12	32
92163	3	370	70	96	90	G1/8	16	40
