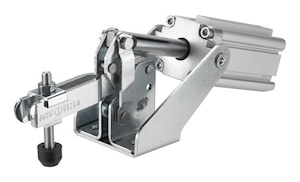

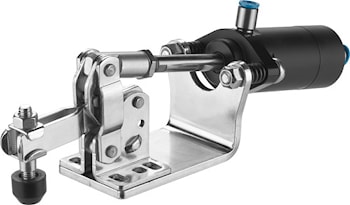

Пневматическое зажимное устройство № 6820A AMF

С горизонтальной установкой цилиндра. Оснащено пневматическим цилиндром NORGREN с двойным действием, анодировано и смонтировано для замены.
С магнитным поршнем для запроса конечного положения. Регулируемая скорость.
Зажимное устройство оцинковано и пассивировано. Заклепки из нержавеющей стали, которые перемещаются при размерах от 2 до 4 в закаленных опорных втулках. Опорные участки смазаны.
В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
№ заказа | Размер | F1 [кН] | F2 [кН] | F3 [кН] | F4 [кН] | F5 [кН] | Vn [дм³] | Зажимной винт | Вес [г] |
555061 | 1 | 0,8 | 1,1 | 0,20 | 0,3 | 0,10 | 0,08 | М5 х 30 | 320 |
555062 | 2 | 1,0 | 1,2 | 0,70 | 1,0 | 0.30 | 0,26 | М6 х 35 | 600 |
555063 | 3 | 1,0 | 2,5 | 0.65 | 1,1 | 0,50 | 0,35 | М8 х 45 | 1005 |
555064 | 4 | 2,0 | 3,0 | 1,50 | 2,2 | 0,75 | 0,80 | М8 х 65 | +1520 |

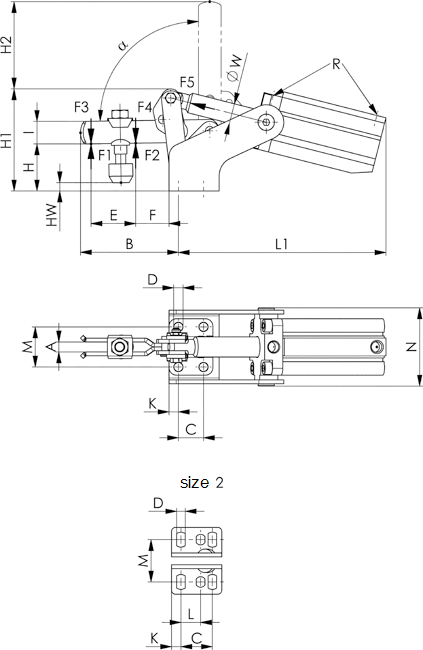

Таблица размеров:
№ заказа | Размер | A | В | С | D | Е | F | H | H1 | H2 | HW мин. | HW макс. | I | К | L | L1 | M | N | R | Диам. W | Диам. поршня |
555061 | 1 | 5 | 39,0 | 16 | 4,5 | 18 | 6 | 21,0 | 51,0 | 34,0 | -2,0 | 4,5 | 10 | 6,0 | - | 126,0 | 24 | 50,0 | M5 | 8 | 16 |
555062 | 2 | 6 | 51,5 | 20 | 5,5 | 25 | 11 | 26,0 | 62,0 | 42,5 | -1,0 | 7,0 | 12 | 6,0 | 12,5 | 145,0 | 27 | 54,5 | M5 | 12 | 25 |
555063 | 3 | 8 | 78,0 | 20 | 7,5 | 36 | 19 | 36,5 | 82,0 | 69,0 | 5,4 | 14,0 | 18 | 7,5 | - | 165,5 | 32 | 62,5 | G1/8 | 16 | 32 |
555064 | 4 | 10 | 101,0 | 32 | 8,6 | 45 | 25 | 45,0 | 99,5 | 92,0 | -3,0 | 25,5 | 20 | 13,0 | - | 196,0 | 45 | 77,5 | G1/8 | 16 | 40 |
