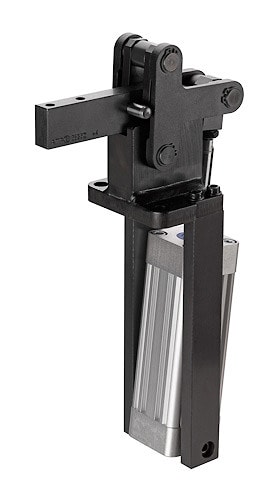

Тяжелое пневматическое зажимное устройство № 6826A AMF

Тяжелое пневматическое зажимное устройство № 6826A AMF

С вертикальным положением цилиндра. Вороненая улучшенная сталь. Движущиеся во втулках DU, не требующие техобслуживания болты крышки подшипника выполнены из улучшенной стали, отшлифованы и установлены со стопорными кольцами. С магнитным поршнем для запроса конечного положения. Зажимное устройство готово к подключению. С пневматическим цилиндром FESTO с двойным действием.

Применение:
Эти пневматические зажимные устройства выполнены в соответствии с требованием машиностроения и пригодны
для установки на автоматических линиях и в специальном оборудовании. Положение открытия и зажима этого зажимного устройства можно контролировать электрически, что позволяет использовать его в автоматических производственных процессах.

Указание:
Подходящие датчики приближения для запроса конечного положения (№ заказа SME-8M-DS-24V-K-0,3-M8D) и крепежный набор (№ заказа CRSMB-8-32/100) заказываются в FESTO отдельно.

№ заказа	Размер	F1 [kN]	F2 [kN]	F3 [kN]	F4 [kN]	F5 [kN]	Vn [dm³]	Вес [g]
559772	4	6	9	1,5	2,2	0,75	1	5100
559773	6	12	18	2,5	3,5	1	1,8	7250
559774	8	20	30	4	6	1,8	4,3	16800

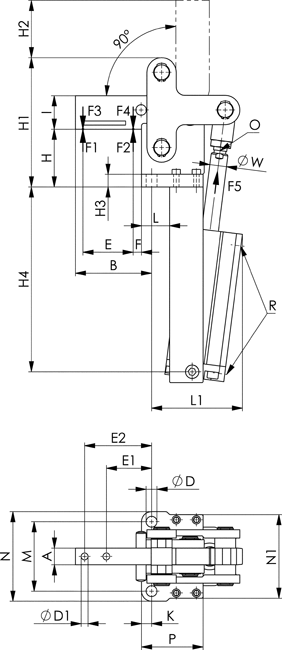

Таблица размеров:

№ заказа	Размер	A	B	dia. D	dia. D1	E	E1	E2	F	H	H1	H2	H3	H4
559772	4	15	82	11	6,2	54	47	74	10,0	65	129,5	75,5	12	193
559773	6	20	91	13	8,2	60	54	80	10,0	69	154,5	68,5	15	221
559774	8	30	125	17	13,0	95	67	107	9,5	94	204,0	110,0	20	255

№ заказа	Размер	I	K	L	L1	M	N	N1	O	P	R	Диам. W	Диам. поршня
559772	4	30	10	37,0	103	70	90	82	M12x1,25	67,0	G1/8	16	40
559773	6	40	12	33,5	120	83	107	100	M16x1,50	73,5	G1/4	20	50
559774	8	60	15	49,0	162	115	145	115	M16x1,50	109,0	G1/4	20	63
