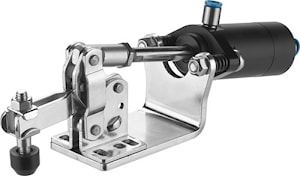

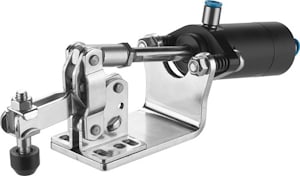

Пневматическое зажимное устройство № 6820P AMF

Пневматическое зажимное устройство с пластмассовым цилиндром № 6820P AMF

Пневматический прижим АМФс горизонтальной установкой цилиндра.

Оснащено пневматическим цилиндром FESTO двойного действия из пластмассы, смонтирован и готов к подключению. Зажимное устройство оцинковано и пассивировано, заклепки из нержавеющей стали, которые при размерах 2 и 3 перемещаются в закаленных опорных втулках. Опорные участки смазаны.

В комплекте с оцинкованным прижимным винтом № 6890 из улучшенной стали.
Подвесная консоль без опор.
Скорость снижается с помощью дросселя. В устройствах размера 2 и 3 передний патрубок для подключения воздуха находится сбоку.

№ заказа	Размер	F1 [кН]	F2 [кН]	F3 [кН]	F4 [кН]	F5 [N]	Vn [дм³]	Зажимной винт	Вес [г]
559791	0	0,5	0,7	0,07	0,09	38	0,03	М4 х 25	125
559792	1	0,8	1,1	0,13	0,18	60	0,06	М5 х 30	400
559793	2	1,0	1,2	0,35	0,50	170	0,17	М6 х 35	600
559794	3	1,4	2,5	0.55	1,00	265	0.30	М8 х 45	800

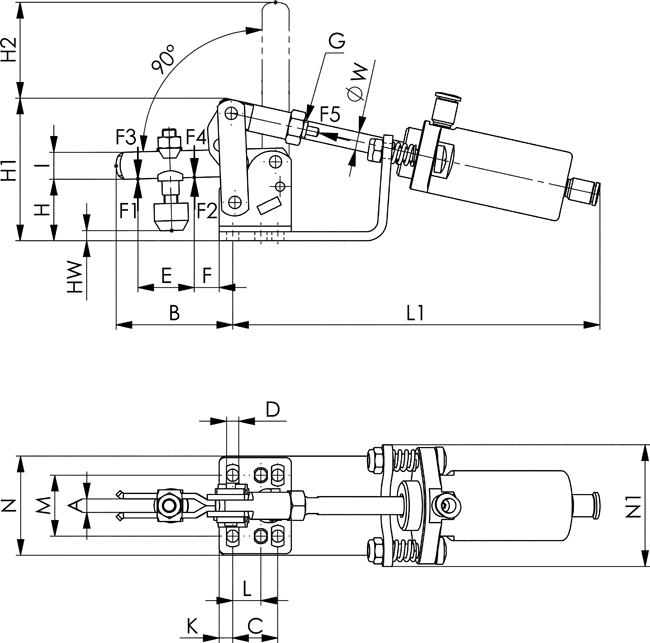

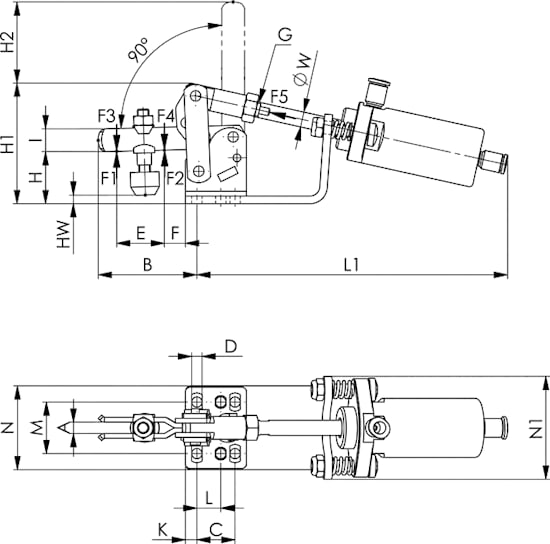

Таблица размеров:

№ заказа	Размер	A	B	C	D	E	F	G	H	H1	H2	HW min.	HW max.	I	K
559791	0	4	31	13,5	4,5	14	5,5	M4	20	46	23,0	-1	6	8	5,0
559792	1	5	39	16,0	4,5	18	6,0	M6	22	50	34,5	-2	5	10	6,0
559793	2	6	52	20,0	5,4	25	11,0	M8	27	63	42,5	1	8	12	6,0
559794	3	8	78	20,0	7,1	37	19,0	M10 x 1,25	38	84	69,0	7	16	18	7,5

№ заказа	Размер	L	L1	M	N	N1	диаметр W	Диаметр поршня	Наружный Ø для трубки сжатого воздуха
559791	0	-	132	23	33	29	4	10	4
559792	1	-	145	24	34	33	6	12	6
559793	2	12,5	163	27	44	54	8	20	6
559794	3	-	205	32	50	59	10	25	6
