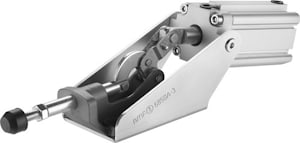

Пневматическое шатунное зажимное устройство № 6850A AMF

Пневматическое шатунное зажимное устройство № 6850A AMF

Зажим шатунного типа.
Пневматический цилиндр с магнитным поршнем для контроля конечного положения. Консоль оцинкована и пассивирована, корпус зажима изготовлен из ковкого чугуна, окрашен. Детали рычага и толкателя изготовлены из закаленной стали, оцинкованы и пассивированы. Заклепки из нержавеющей стали. Опорные положения смазаны.
В комплекте с закаленным оцинкованным зажимным винтом №. 6880.

Применение:
Эти пневматические зажимные устройства выполнены соответствии с требованием машиностроения и пригодны для установки на автоматических линиях и в специальном оборудовании. Положение открытия и зажима этого зажимного
устройства можно контролировать электрически, что использовать его в автоматических производственных процессах.

№ заказа	Размер	F1 [кН]	F3 [кН]	F5 [кН]	Vn [дм³]	Зажимной винт	Вес [г]
560007	3	4	2,5	0,75	0,8	М8 х 35	2610
560008	5	10	5,0	1,00	2,2	М12 х 50	5265
560009	7	25	10,0	1,80	4,5	М12 х 50	6120

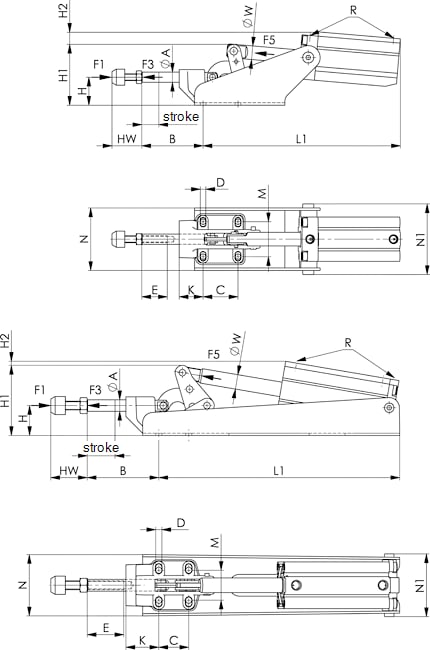

Таблица размеров:

№ заказа	Размер	Ø A	B	C	D	E	H	H1	H2	Stroke	HW min.	HW max.	K	L1	M	N	N1	R	Ø W	Ø поршня
560007	3	12	72	41	6,5	30	33	72	22	20	21,5	35	28	232	41	73,5	83	G1/8	16	40
560008	5	16	98	41	8,5	50	41	96	22	29	30,0	50	45	316	41	84,0	86	G1/4	20	50
560009	7	22	105	70	11,0	50	59	128	29	38	30,0	50	45	422	57	114,0	93	G1/4	20	63
