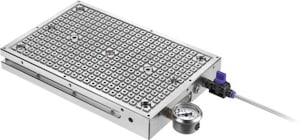

Вакуумная зажимная плита №7800, сетка 12.5

Вакуумная зажимная плита №7800, сетка 12.5  Вакуумная зажимная плита №7800, сетка 12.5

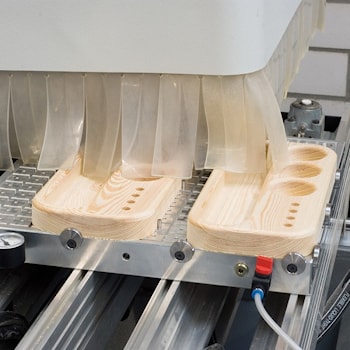

Вакуумная зажимная плита на верхней стороне имеет пазы и всасывающие
точки. Укладкой уплотнительного шнура можно образовать одно или
несколько полей для желаемых размеров заготовки. Все всасывающие
точки взаимосвязаны. Простое позиционирование с помощью отверстий
для ограничительных штифтов, или боковых регулируемых по высоте
эксцентриковых ограничителей. Вакуумная зажимная плита может быть
закреплена на основной плите (например на машинном столе) по боковым
пазам, или крепежным отверстиям.

В комплект поставки входят:

- опорная плита из алюминия
- встроенное сопло Вентури
- звукопоглотитель
- вакуумметр
- запорный клапан
- 6 эксцентриковых упоров
- 2 м пневматический шланг
- вставной ниппель для подключения сжатого воздуха
- уплотнительный шнур 10 м Ø 4 мм

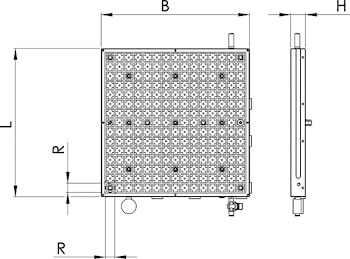

№ заказа Рабочее
давление
[бар]
Максимум.вакуум
[%]
Количество
точек всасывания
LВН ± 0,1рВес
[кг]
3757173,5 - 4,59311501504012,51,0
3757333,5 - 4,59332003004012,56,0
3757583,5 - 4,59393004004012,512,0
3757743,5 - 4,59394004004012,516,0
3757903,5 - 4,59394006004012,524,0



производитель
AMF
