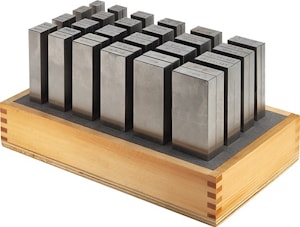

Комплект параллельных подкладок AMF № 6348

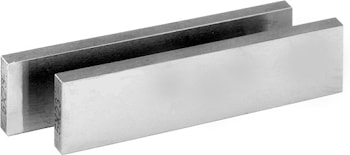

Комплект параллельных подкладок AMF № 6348 В деревянном ящике со съемной откидной крышкой. Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалены.

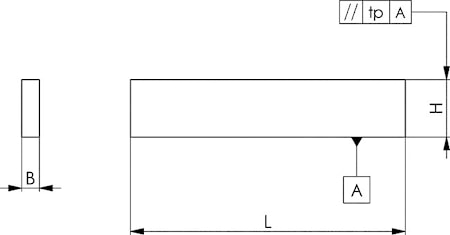

Допуск для пары tp по высоте 0,004 мм.
Допуск номинальных размеров по высоте ±0,004 мм.
Остальные размеры согласно DIN ISO 2768m.
| № заказа | Размер | Кол-во пар | L | Вес [кг] |
| 75606 | 100 | 20 | 100 | 2,2 |
| 75614 | 125 | 24 | 125 | 14 |
| 75648 | 150 | 24 | 150 | 17 |
Размер 100, 1 пара каждая (B x H):
2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 мм.
Размер 125, 1 пара каждая (B x H):
8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 мм.
Размер 150, 1 пара каждая (B x H):
8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 мм.
Применение:
Эти подкладки используются в качестве подкладок для заготовок при различных операциях по обработке. Высокая точность
параллельных подкладок обеспечивает параллельный зажим заготовок.
