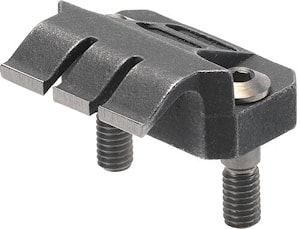

Упор, фиксированный AMF
Упор, фиксированный AMFОтшлифованные фиксированные упоры закреплены с помощью специальных винтов, обеспечивающимибольшую точность монтажа.

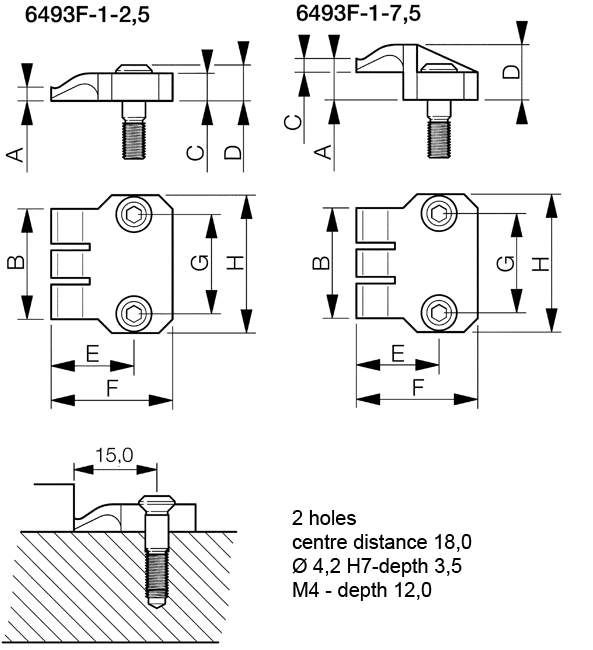

Размер 1 - простой упор

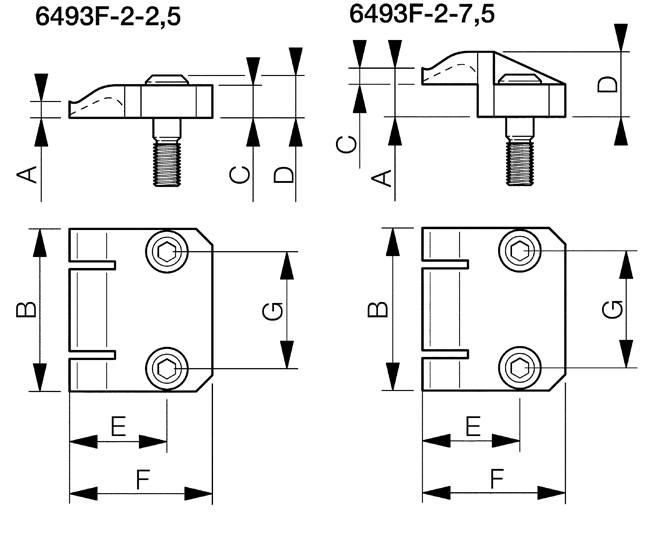

Размер 2 - двойной упор
Применение:
Размер 1 - простой упор (1 фиксированный упор): Для позиционирования
заготовки вдоль прямой нужно два упора.
Размер 2 - двойной упор (2 фиксированных упора): Для позиционирования
заготовки вдоль прямой достаточно одного упора.
| № заказа | Размер | Высота зажима А | B | C | D | E | F | G | H | Вес [g] |
| 70987 | 1 | 2,5 | 20 | 5 | 6,5 | 15 | 22 | 18 | 25 | 23 |
| 70995 | 1 | 7,5 | 20 | 2,5 | 10 | 15 | 22 | 18 | 25 | 23 |
| 71001 | 2 | 2,5 | 25 | 5 | 6,5 | 15 | 22 | 18 | - | 23 |
| 71019 | 2 | 7,5 | 25 | 2,5 | 10 | 15 | 22 | 18 | - | 23 |
Если вы хотите купить упор, фиксированный amf , вы можете:
Позвонить:
