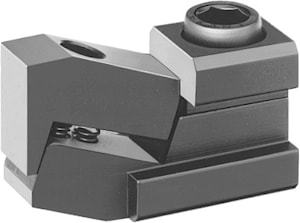

Плоское зажимное устройство, модель „Mini-Bulle“ AMF № 6492
Плоское зажимное устройство, модель „Mini-Bulle" AMF № 6492
Улучшенная сталь, отпущенная с воронением.Упаковка: 2 в коробке в комплекте с крепежным винтом ISO 4762 (8.8) и отверткой для винтов с шестигранной головкой ISO 2936.
Поставляется только попарно.
Применение:
С помощью этих улучшенных плоских зажимных устройств можно зажимать очень низкие заготовки. За счет клина зажимных губок заготовка прочно и надежно прижимается к столу станка. Горизонтальные усилия воспринимаются винтом, соответствующим размеру паза, который фиксирует зажимное устройство, не повреждая стол.

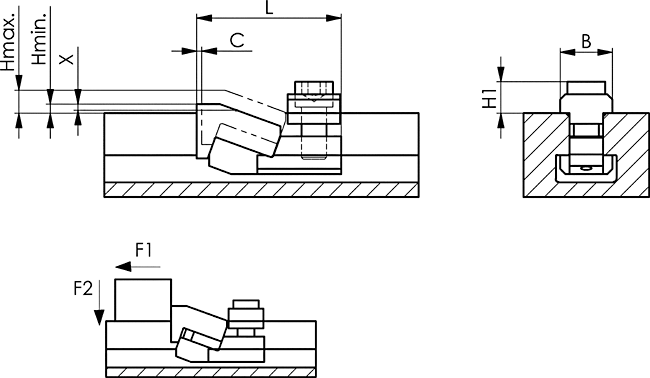

| № заказа | Паз | H мин. | Н мах. | B | C | H1 | L | X | F1 [kN] | F2 [kN] | Вес [g] |
| 73098 | 12 | 3,8 | 8,5 | 18 | 1,8 | 11 | 86 | 5 | 5 | 0,6 | 370 |
| 73106 | 14 | 3,8 | 7,5 | 22 | 1,5 | 11 | 88 | 5 | 5,5 | 0,7 | 485 |
| 73114 | 16 | 4,5 | 11 | 25 | 2,5 | 15 | 112 | 6 | 8 | 0,9 | 850 |
| 73122 | 18 | 3,5 | 9 | 28 | 2 | 15 | 114 | 6 | 9 | 1 | 1060 |
| 73080 | 22 | 6,8 | 14 | 35 | 2,7 | 20 | 145 | 8 | 16 | 1,9 | 2200 |
базовое назначение
для обработки на ЧПУ станках, для стола с Т-образным пазом, крепление к столам с Т-пазом, ручной прижим заготовки, чёрная матовая
материал
из вороненой стали, повышенной прочности
по применению
для cтанкостроения, для металлообработки, для резки
Если вы хотите купить плоское зажимное устройство, модель „Mini-Bulle“ AMF № 6492 , вы можете:
Позвонить:
