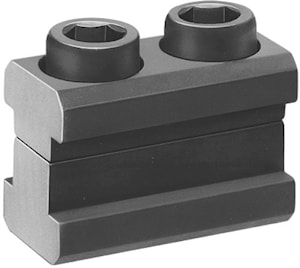

Упор паза AMF № 6491
Упор паза AMF № 6491 Улучшенная сталь, отпущенная с воронением.
Применение:
Упоры пазов можно использовать в качестве продольных и поперечных упоров. Благодаря малой высоте они прекрасно подходят для плоских заготовок.

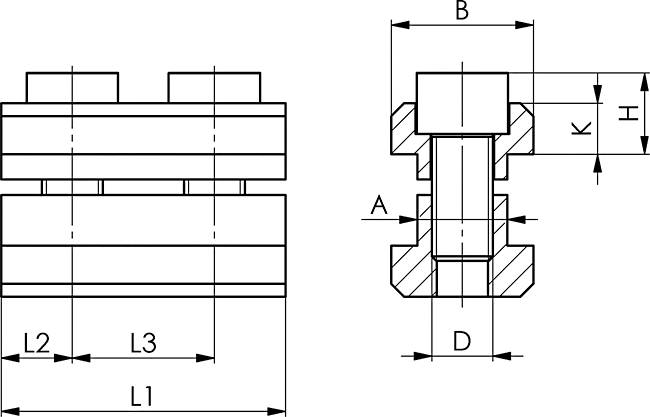

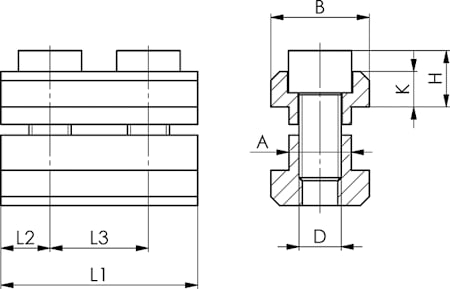

| № заказа | Паз | A | B | D | H | K | L1 | L2 | L3 | Вес [g] |
| 73817 | 12 | 11,7 | 18 | M8 | 12 | 7 | 36 | 9 | 18 | 100 |
| 73825 | 14 | 13,7 | 22 | M8 | 12 | 8 | 44 | 11 | 22 | 140 |
| 73833 | 16 | 15,7 | 25 | M12 | 15 | 9 | 50 | 12,5 | 25 | 240 |
| 73841 | 18 | 17,7 | 28 | M12 | 16 | 10 | 56 | 14 | 28 | 340 |
| 73858 | 20 | 19,7 | 32 | M16 | 19 | 12 | 64 | 16 | 32 | 520 |
| 73866 | 22 | 21,7 | 35 | M16 | 21 | 14 | 70 | 17,5 | 35 | 720 |
| 73874 | 24 | 23,7 | 40 | M20 | 23 | 16 | 80 | 20 | 40 | 880 |
| 73882 | 28 | 27,7 | 44 | M20 | 24 | 18 | 88 | 22 | 44 | 1460 |
Если вы хотите купить упор паза amf № 6491 , вы можете:
Позвонить:
Ещё из раздела прихваты для низкого зажима

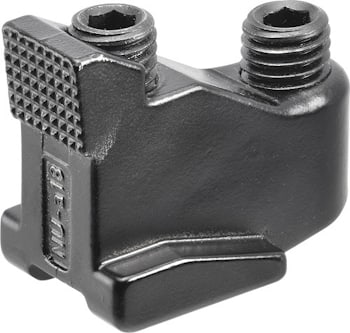

Губки для низкого зажима, модель „Bulle" AMF № 6490 Улучшенная сталь, отпущенная с воронением. Упаковка: 2 в коробке в комплекте с крепежным винтом ISO 4762 (10.9), гайками для T-образных пазов DIN 508 и отверткой для винтов с шестигранной головкой ...
