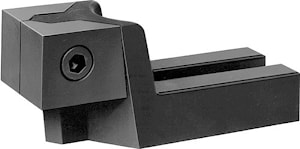

Губки для низкого зажима, модель „Maxi-Bulle“ AMF № 6494


Губки для низкого зажима, модель „Maxi-Bulle“ AMF № 6494  Губки для низкого зажима, модель „Maxi-Bulle" AMF № 6494

Основная часть: высокопрочный чугун. Зажимная губка: улучшенная сталь, отпущенная с воронением. Упаковка: 2 в коробке с отверткой для винтов с шестигранной головкой ISO 2936 без крепежного винта.

Поставляется только попарно.

Применение:

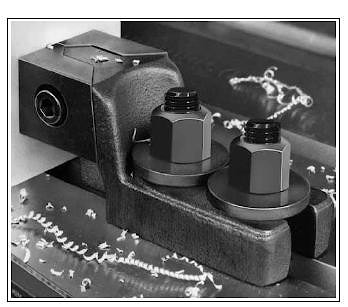

Губки для низкого зажима „Maxi Bulle" (для заготовок покрупнее) - это модернизация, зарекомендовавших себя губок для зажимадеталей с низким профилем № 6490. Плоскости клиньев в этих зажимных приспособлениях расположены так, что максимальное зажимное усилие можно получить, приложив лишь небольшое приводное усилие.

В качестве крепежных винтов (в зависимости от ширины паза) необходимо отдельно заказывать винты для Т-образных пазов DIN 787, по две штуки для каждых зажимных губок. Если по определенным причинам крепежный винт не должен выступать за верхнюю кромку зажима, рекомендуется использовать винт с внутренним шестигранником ISO 4762 вместе с шайбами DIN 6340 и гайками для T-образных пазов DIN 508.

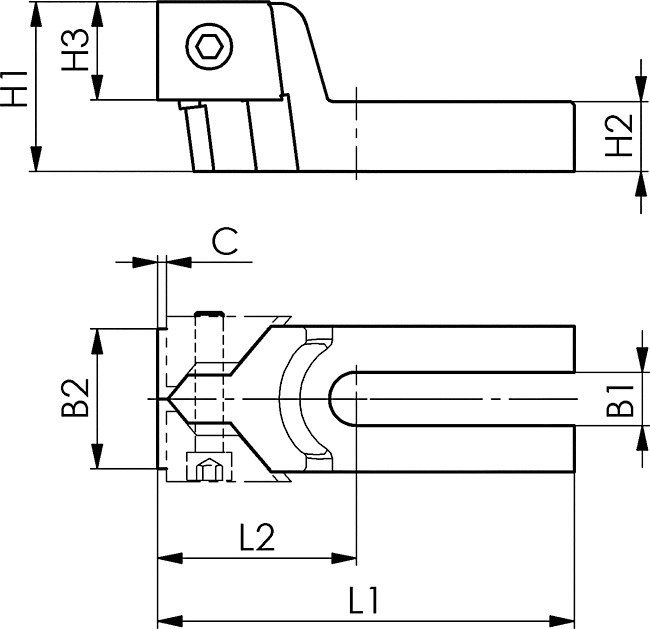

№ заказаПазB1B2CH1H2H3L1L2F1* [kN]F2* [kN]Вес [g]
7313010, 12, 1413403502030115606, 10, 150.2, 0,4, 0,61590
7314816, 18, 20195046025351507220, 28, 360.8, 1.1, 1.42940
7315522, 24, 28, 30, 32, 363180575304520510238, 38, 40, 40, 44, 441.5, 1.5, 1.6, 1.6, 1.7, 1.77900






Если вы хотите купить губки для низкого зажима, модель „Maxi-Bulle“ AMF № 6494 , вы можете:

Ещё из раздела прихваты для низкого зажима

  • группа: ЧПУ - обработка 3D, чёрная матовая, Т-образное исполнение, крепление к столам с Т-пазом, крепление заготовок
  • материал: повышенной прочности, из вороненой стали
  • по применению: для cтанкостроения, для резки, для металлообработки

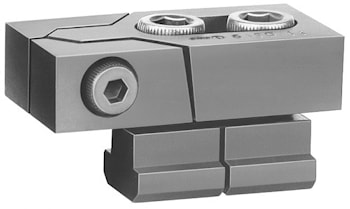

Плоское зажимное устройство, модель „Mini-Bulle" AMF № 6492 Улучшенная сталь, отпущенная с воронением. Упаковка: 2 в коробке в комплекте с крепежным винтом ISO 4762 (8.8) и отверткой для винтов с шестигранной головкой ISO 2936. Поставляется только ...
