сохранить как pdfПлоское зажимное устройство для столов с пазами, горизонтальное AMF № 6493N
состоит из зажимного элемента и упора.
Применение:
Простой фиксирующий винт горизонтального зажимного устройства обеспечивает удерживание и зажим заготовки.
Активная часть зажимного устройства состоит из трех элементов: одного неподвижного и двух подвижных.
Зажимное усилие: 4.000 Н
Момент затяжки: 9 Нм
Ход эксцентрика: 1,2 мм

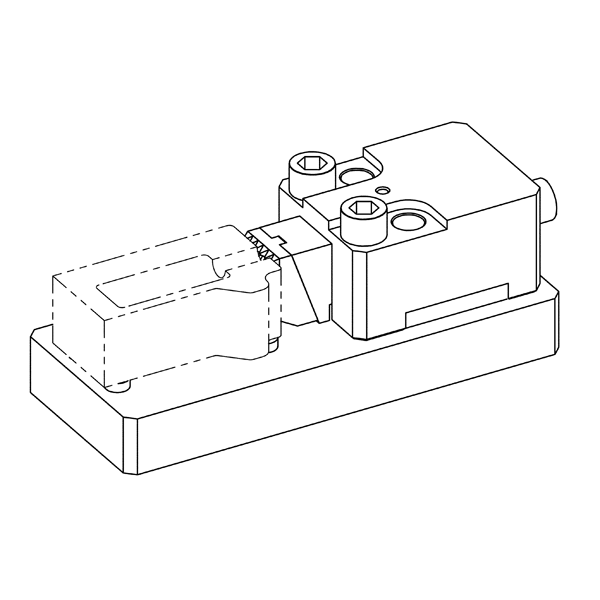

Зажим заготовки осуществляется в три этапа:
1) Контакт: Гибкие элементы зажимного устройства прилегают к заготовке.
2) Прижимание: Гибкие элементы зажимного устройства прижимают заготовку, пока она не соприкоснется с неподвижным зажимным пальцем.
3) Зажим и позиционирование: Неподвижный зажимной палец вызывает зажим заготовки.

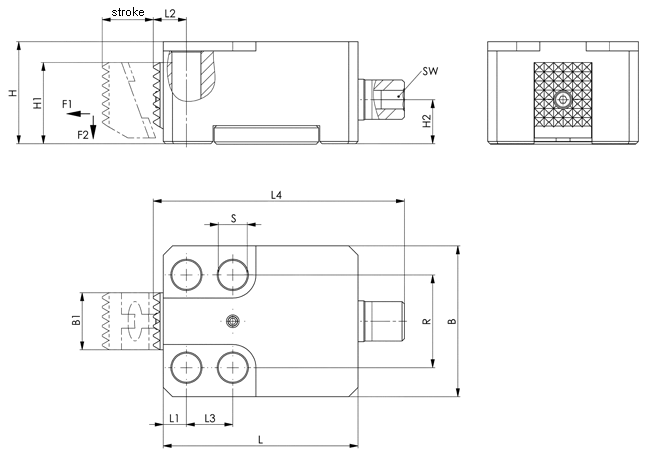

| № заказа | Паз | Зажимное усилие | Высота зажима | Ход | A | B |
| [N] | [mm] | |||||
| 70144 | 10 | 4000 | 7,5 | 1,2 | 46 | 18 |
| 70169 | 12 | 4000 | 7,5 | 1,2 | 48 | 18 |
| 70185 | 14 | 4000 | 7,5 | 1,2 | 52 | 22 |
| 70342 | 16 | 4000 | 7,5 | 1,2 | 48 | 25 |
| 70664 | 18 | 4000 | 7,5 | 1,2 | 48 | 25 |
производитель
для крепления заготовок
Если вы хотите купить плоское зажимное устройство для столов с пазами, горизонтальное AMF № 6493N , вы можете:
