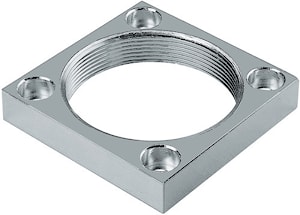

Резьбовой фланец № 6829GF AMF для поворотного зажимного устройства


Резьбовой фланец № 6829GF AMF для поворотного зажимного устройства  Резьбовой фланец № 6829GF AMF для поворотного зажимного устройства

Сталь, оцинкованная. С четырьмя зенкованными отверстиями для винтов. Резьба для привинчивания поворотных крепежных приспособлений. Для крепления с помощью шлицевых гаек на приспособлении.

Преимущество:
В крепежной пластине приспособления не нужно нарезать резьбу для ввинчивания.

Указание:
Крепежные отверстия в резьбовом фланце такие же, как во фланце пневматических зажимных устройств № 6829K и № 6829V.

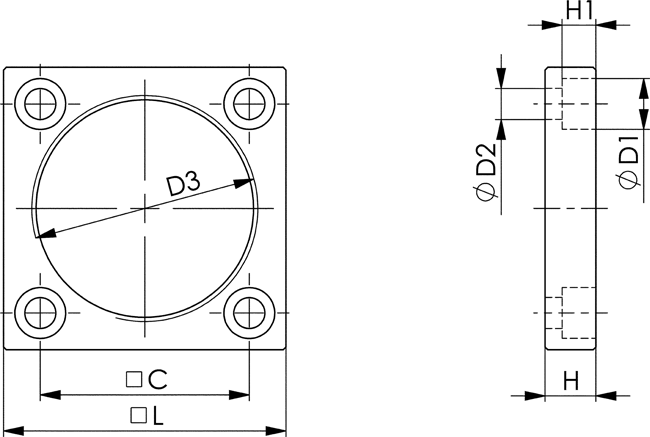

№ заказаРазмерcød1ød2ød3hh1lВес [g]
93062253795,5M40x1,5965080
930703245116,5M50x1,512760100
930884050116,5M55x1,512765120
930965058138,5M65x1,515975150
931046370138,5M80x1,515988200

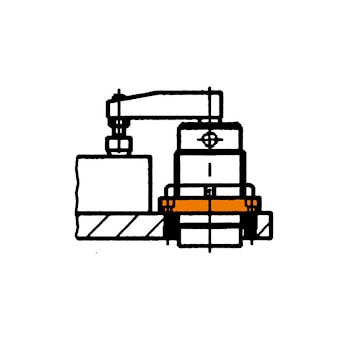

Пример использования:
Шлицевая гайка сверху для крепления откидного зажимного устройства в приспособлениях.
