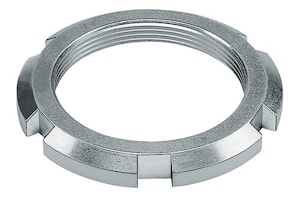

Шлицевая гайка (DIN 70852) № 6829N AMF для пневматического поворотного зажимного устройства

Сталь, оцинкованная. Для использования с крючковым ключом.

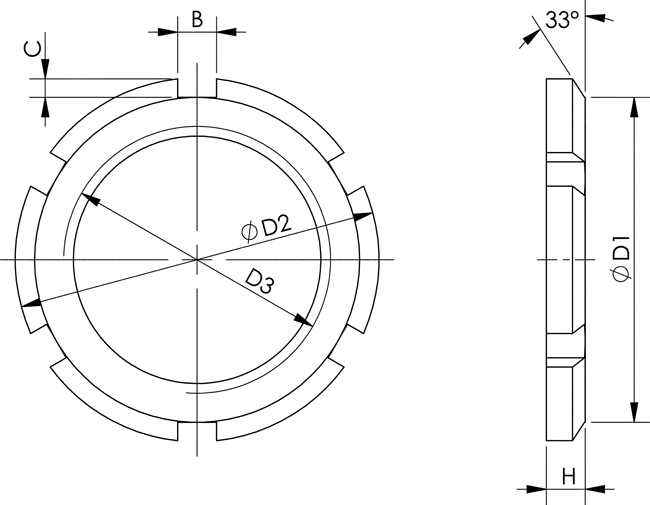

№ заказа | Размер | b | c | ød1 | ød2 | ød3 | h | Вес [g] |
92924 | 25 | 7 | 3,3 | 49 | 56 | M40x1,5 | 8 | 63 |
92932 | 32 | 8 | 3,8 | 60 | 68 | M50x1,5 | 8 | 84 |
92940 | 40 | 8 | 3,8 | 67 | 75 | M55x1,5 | 8 | 106 |
92957 | 50 | 11 | 4,3 | 76 | 85 | M65x1,5 | 9 | 132 |
92973 | 63 | 11 | 4,3 | 91 | 100 | M80x1,5 | 10 | 180 |

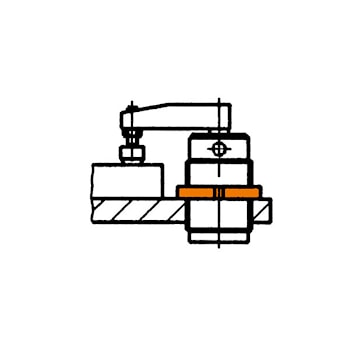

Пример использования:
Шлицевая гайка сверху для крепления откидного зажимного устройства в приспособлениях.

производитель
для крепления заготовок
