Комплект стяжных цепей AMF № 6540


Комплект стяжных цепей AMF № 6540
Комплект стяжных цепей AMF № 6540

Зажимной крюк, цепь и контропора из улучшенной стали. Крепление для T-образных пазов № 6541 нужно заказывать отдельно.

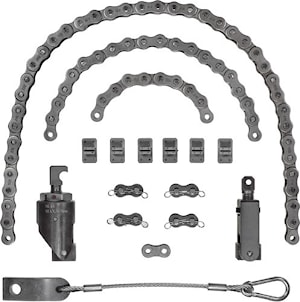

Состоит из:
- зажимного крюка
- контропоры
- 4 сегментов цепи разной длины
- 4 замыкающих звеньев со шплинтами для соединения.
- 6 вставляющихся пластмассовых элемента (для предохранения заготовки)

Общая длина M12 = 1302 мм
Общая длина M16 = 1829 мм

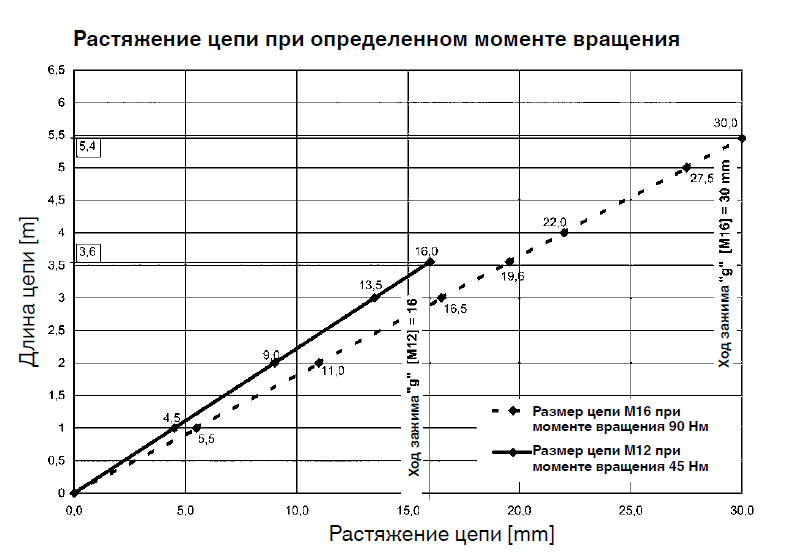

Длина цепи может набираться отдельно, согласно требованиям Заказчика

Применение:
Для зажима преимущественно цилиндрических деталей, например, корпусов клапанов, фланцев, корпусов насосов, поршней и т.д. Может использоваться как на столе станка, так и на поддонах для зажима. Длины цепи и зажимное усилие
предварительно настраиваются на контропоре с помощью гайки с резьбой. Затем на зажимном крюке создается необходимый для усилия зажима момент вращения. Пластмассовые упоры служат для предохранения поверхности.



Преимущество:
- Равномерное распределение давления уменьшает деформацию заготовки.
- Бережное отношение к заготовке благодаря устанавливаемым в звенья цепи пластмассовым элементам.
- Большой диапазон регулировки (ход зажима) на контропоре и зажимном крюке.

№ заказаПазВинт Gмакс. допустимый момент вращения [Nm]макс. достижимое зажимное усилие [kN]Вес [g]
8760114, 16, 18M1250152628
8762718, 20, 22, 24M16100407640


Таблица размеров

№ заказаABCE1F1H1 мин.H1 макс.Ход зажима S1E2F2H2 мин.H2 макс.Ход зажима S2MNSW
8760136361849219512530544911112716201536
87627374425642911716245706214017030332146








Если вы хотите купить комплект стяжных цепей AMF № 6540 , вы можете:
