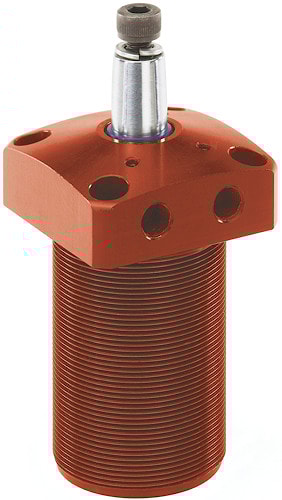

Поворотное зажимное устройство, пневматическое, фланцевый вариант № 6829KR/KL AMF


Поворотное зажимное устройство, пневматическое, фланцевый вариант № 6829KR/KL AMF  Поворотное зажимное устройство, пневматическое, фланцевый вариант № 6829KR/KL AMF

С двойным действием. Для углубленной установки в приспособлениях. Оба места подключения сжатого воздуха находятся на фланце. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HART-COAT®. Включая винт и пружинную шайбу для легкой предварительной
настройки положения зажимного рычага.

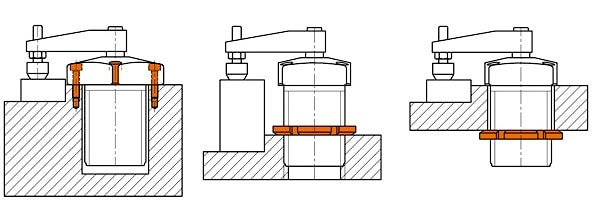

Варианты крепления:
-
сверху с помощью винтов с цилиндрической головкой через фланец
- снизу с помощью шлицевой гайки, прижимающей к приспособлению и фланцу
- сверху с помощью шлицевой гайки, прижимающей к приспособлению

Принадлежности (не входят в объем поставки):

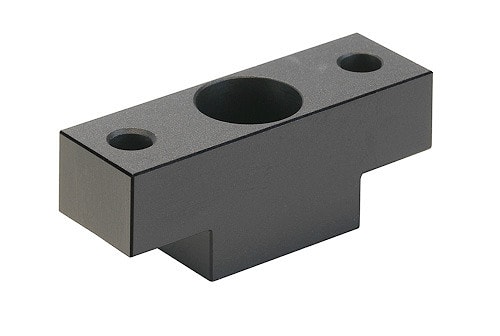

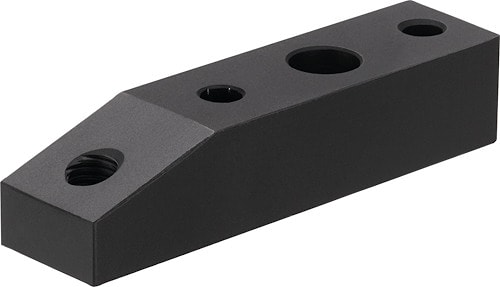

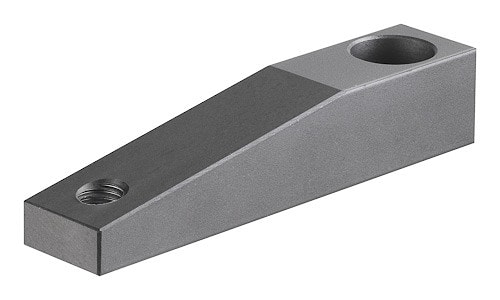

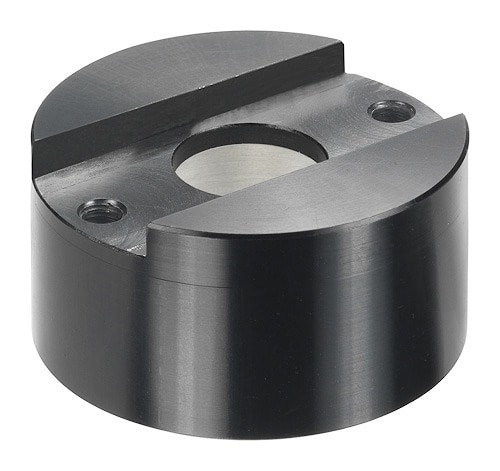

- зажимной рычаг 6829SP

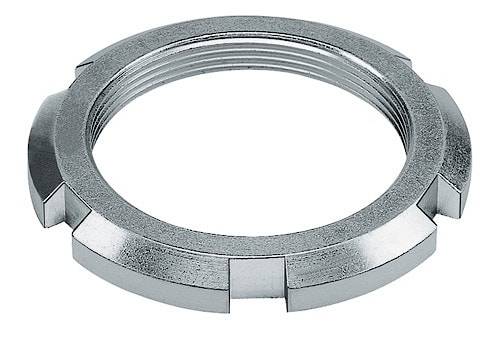

- шлицевая гайка 6829N
- прижимной винт 6880

Указание:

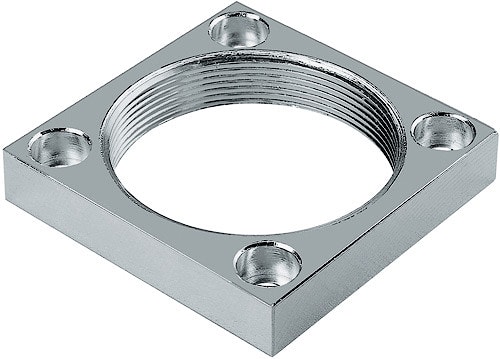

Крепежные отверстия во фланце такие же как в
резьбовом фланце № 6829GF.

№ заказа№ изделияРазмерповорачивающийся вправоповорачивающийся влевоF3 [kN]Вес [g]
934846829KR-2525X-0,17500
935596829KL-2525-X0,17500
934926829KR-3232X-0,27650
935676829KL-3232-X0,27650
935006829KR-4040X-0,45800
935756829KL-4040-X0,45800
935186829KR-5050X-0,7920
935836829KL-5050-X0,7920
935266829KR-6363X-1,11080
935916829KL-6363-X1,11080

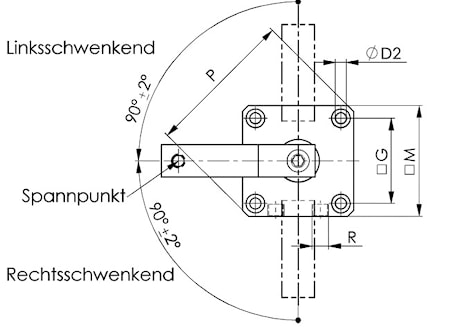

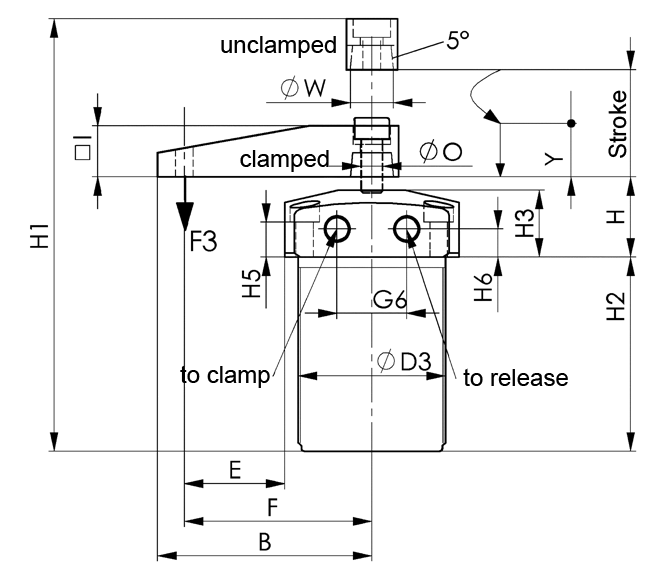

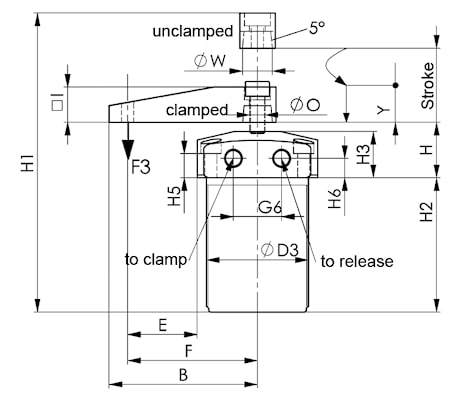

Таблица размеров:

№ заказаРазмерød2ød3efgg6hh1h2h3h5h6iMmøopRøwДиаметр поршняY1 ход поворотаY2 ход зажима*Общий ход Y
93484255,5M40x1,5255037233013562251511,516M 650M 866M 51425131427
93559256,5M40x1,5255037233013562251511,516M 650M 866M 51425131427
93492326,5M50x1,5306045233015273251310,519M 860M 880G1/81632161430
93567326,5M50x1,5306045233015273251310,519M 860M 880G1/81632161430
93500406,5M55x1,537,57050263015273251310,519M 865M 887G1/81640151530
93575406,5M55x1,537,57050263015273251310,519M 865M 887G1/81640151530
93518508,5M65x1,542,58058323016480251110,525,5M1275M10100G1/82050171532
93583508,5M65x1,542,58058323016480251110,525,5M1275M10100G1/82050171532
93526638,5M80x1,5459070353016480251110,525,5M1290M10118G1/82063151530
93591638,5M80x1,5459070353016480251110,525,5M1290M10118G1/82063151530




производитель
для крепления заготовок

Если вы хотите купить поворотное зажимное устройство, пневматическое, фланцевый вариант № 6829KR/KL AMF , вы можете:

Ещё из раздела поворотные зажимные устройства

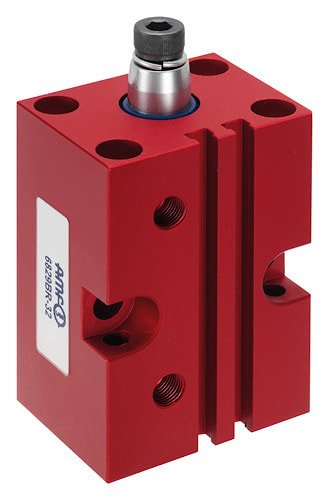

Поворотное зажимное устройство, пневматическое, блочная версия № 6829BR/BL AMF С двойным действием. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HART-COAT®. Магнитный поршень ...
подробнее

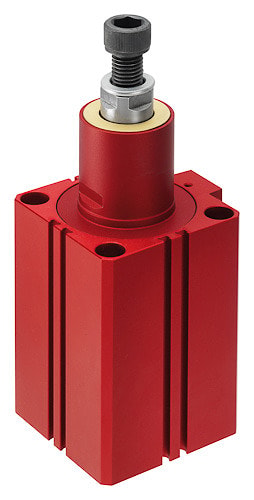

Пневматическое поворотное зажимное устройство, ввинчивающаяся модель № 6829ER/EL AMF С двойным действием. Поршневой шток из нержавеющей полированной стали. Основная часть из алюминия. Износостойкая поверхность с покрытием HARTCOAT®. Включая винт и ...
