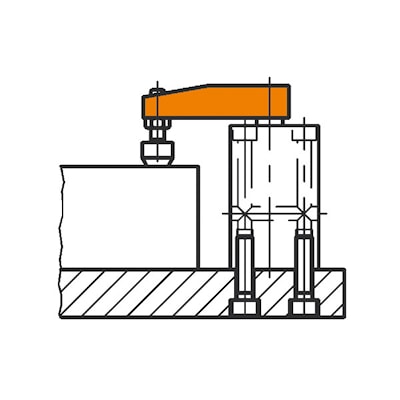

Зажимной рычаг AMF № 6829SP для поворотно зажимного устройства

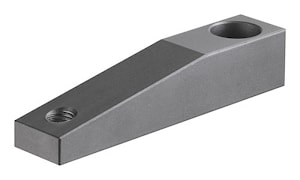

Зажимной рычаг AMF № 6829SP для поворотно зажимного устройства Высокопрочный алюминиевый сплав. Износостойкая поверхность с покрытием HART-COAT®. Готово к монтажу с конусом и прижимным винтом № 6880.
Указание:

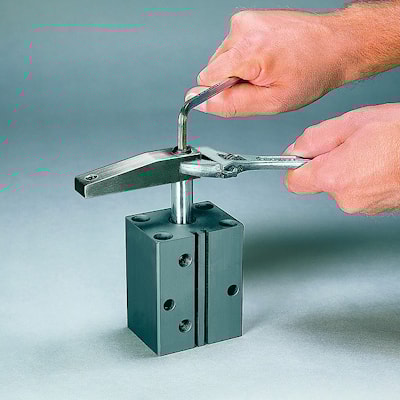

Монтаж зажимного рычага:
1) Наложить без зазора зажимной рычаг с пружинной шайбой и винтом.
2) Повернуть зажимной рычаг в нужное положение.
3) Придерживая зажимной рычаг гаечным ключом, затянуть винт.
Демонтаж зажимного рычага:
1) Удерживая зажимной рычаг гаечным ключом, ослабить винт.
2) Слегка постукивая (пластмассовым молотком), отделить зажимной рычаг снизу от поршневого штока.
Внимание: боковые удары недопустимы!

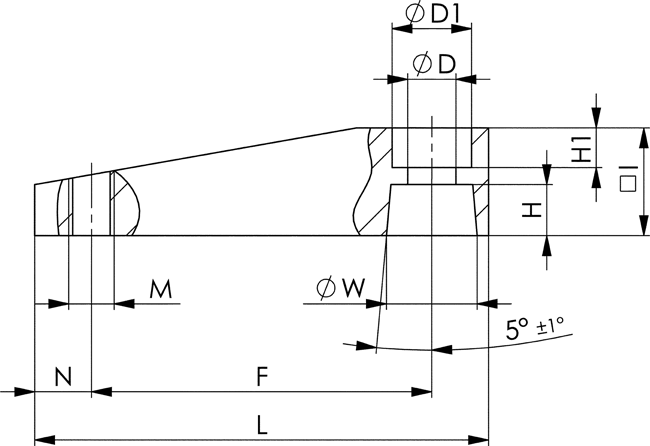

| № заказа | Размер | øD1 | F | H | H1 | I | L | M | N | øO | øW | Вес [g] |
| 92486 | 12 | 9 | 35 | 5 | 5 | 12 | 45 | M 4 | 4 | 5,5 | 8 | 13 |
| 92494 | 16 | 9 | 41 | 5 | 4 | 12 | 51 | M 4 | 4 | 5,5 | 8 | 15 |
| 92502 | 20 | 14 | 48 | 6 | 8 | 16 | 64 | M 6 | 6 | 8,5 | 12 | 31 |
| 93674 | 25 | 14 | 50 | 6 | 6 | 16 | 66 | M 6 | 6 | 9 | 14 | 32 |
| 93682 | 32 | 14 | 60 | 9 | 7 | 20 | 80 | M 8 | 9 | 9 | 16 | 55 |
| 93690 | 40 | 14 | 70 | 9 | 7 | 20 | 90 | M 8 | 9 | 9 | 16 | 65 |
| 93708 | 50 | 17 | 80 | 10 | 9 | 25,5 | 105 | M12 | 10 | 11 | 20 | 132 |
| 93716 | 63 | 17 | 90 | 10 | 9 | 25,5 | 115 | M12 | 10 | 11 | 20 | 149 |
