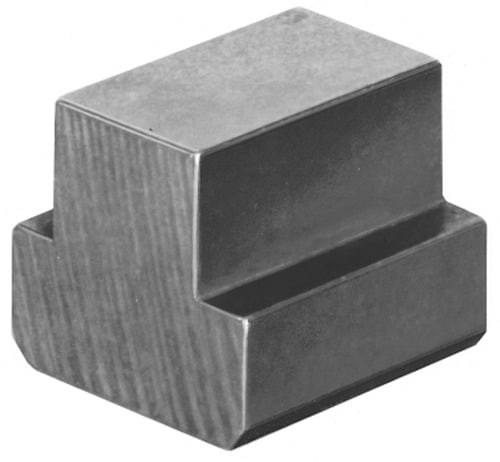

Заготовки сухарей для T-образных пазов AMF № 508R
Сухарь AMF служит для технологической подготовки станка к обработке заготовок для компенсирования оставшегося места при закреплении заготовки.
Улучшенная сталь 0,35-0,45 % C.
| № заказа | Паз | A | E | H | K | Вес [g] |
| 84509 | 6 | 5,7 | 10 | 8 | 4 | 4 |
| 84517 | 8 | 7,7 | 13 | 10 | 6 | 10 |
| 84525 | 10 | 9,7 | 15 | 12 | 6 | 16 |
| 84533 | 12 | 11,7 | 18 | 14 | 7 | 27 |
| 84541 | 14 | 13,7 | 22 | 16 | 8 | 50 |
| 84558 | 16 | 15,7 | 25 | 18 | 9 | 70 |
| 84566 | 18 | 17,7 | 28 | 20 | 10 | 95 |
| 84574 | 20 | 19,7 | 32 | 24 | 12 | 150 |
| 84582 | 22 | 21,7 | 35 | 28 | 14 | 210 |
| 84590 | 24 | 23,7 | 40 | 32 | 16 | 300 |
| 84608 | 28 | 27,7 | 44 | 36 | 18 | 430 |
| 84483 | 32 | 31,7 | 50 | 40 | 20 | 630 |
| 84632 | 36 | 35,6 | 54 | 44 | 22 | 800 |
| 84491 | 42 | 41,6 | 65 | 52 | 26 | 1400 |
| 84616 | 48 | 47,6 | 75 | 60 | 30 | 2100 |
| 84624 | 54 | 53,6 | 85 | 70 | 34 | 3150 |
производитель
для крепления заготовок
Если вы хотите купить заготовки сухарей для T-образных пазов AMF № 508R , вы можете:
Ещё из раздела винты, гайки, шайбы, сухари
Установочные штифты AMF DIN 6379 Установочные штифты cлужат для технологической подготовки станка к обработке заготовок. С помощью установочного закрепляются прихваты на столе станка,тиски и дополнительная технологическая оснастка. Накатанная ...

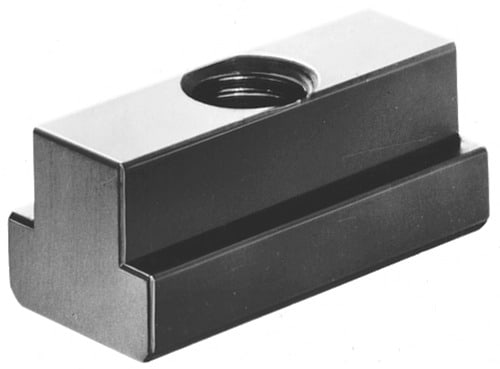

Сухари для T-образных пазов (установочные) AMF DIN 508 Служит для технологической подготовки станка к обработке заготовок для компенсирования оставшегося места при закреплении заготовки. Улучшенный, класс прочности 10. Полную нагрузочную ...

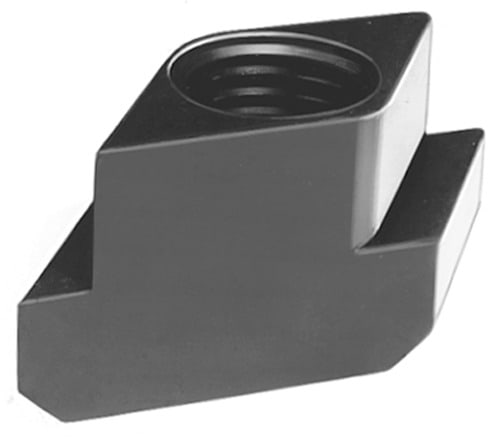

Сухари для T-образных пазов "Ромб" AMF № 510 Ромбовидный установочный сухарь AMF. Улучшенная сталь, класс прочности см. в расположенной рядом таблице. За счет уменьшения плоскости прилегания в Т-образных пазах нагрузочная способность меньше, чем ...
