Сухари для T-образных пазов "Ромб" AMF № 510

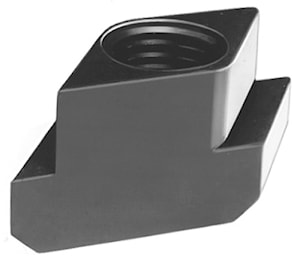

Сухари для T-образных пазов "Ромб" AMF № 510 Ромбовидный установочный сухарь AMF.
Улучшенная сталь, класс прочности см. в расположенной рядом таблице. За счет уменьшения плоскости прилегания в Т-образных пазах нагрузочная способность меньше, чем при сравнимых размерах DIN 508.

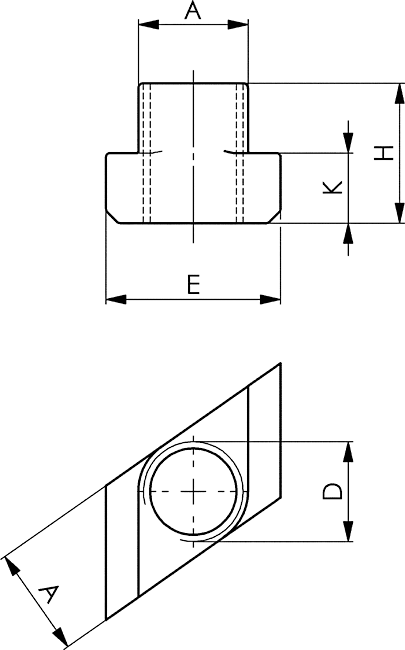

| № заказа | D x паза | Класс прочности | A | E | H | K | Вес [g] |
| 87411 | M 8x10 | 8 | 9,7 | 15 | 12 | 6 | 11 |
| 80259 | M10x12 | 8 | 11,7 | 18 | 14 | 7 | 14 |
| 158220 | M10x14 | 8 | 13,7 | 22 | 16 | 8 | 27 |
| 80267 | M12x14 | 8 | 13,7 | 22 | 16 | 8 | 22 |
| 80275 | M14x16 | 6 | 15,7 | 25 | 18 | 9 | 33 |
| 158238 | M10x18 | 8 | 17,7 | 28 | 20 | 10 | 64 |
| 80283 | M16x18 | 6 | 17,7 | 28 | 20 | 10 | 46 |
| 80341 | M16x20 | 8 | 19,7 | 32 | 24 | 12 | 79 |
| 80291 | M18x20 | 6 | 19,7 | 32 | 24 | 12 | 70 |
| 158246 | M16x22 | 8 | 21,7 | 35 | 28 | 14 | 119 |
| 80309 | M20x22 | 6 | 21,7 | 35 | 28 | 14 | 98 |
| 88153 | M20x24 | 6 | 23,7 | 40 | 32 | 16 | 170 |
| 158253 | M16x28 | 8 | 27,7 | 44 | 36 | 18 | 278 |
| 84731 | M20x28 | 8 | 27,7 | 44 | 36 | 18 | 248 |
| 80317 | M24x28 | 6 | 27,7 | 44 | 36 | 18 | 215 |
| 80325 | M30x36 | 6 | 35,6 | 54 | 44 | 22 | 430 |
| 80333 | M36x42 | 6 | 41,6 | 65 | 52 | 26 | 690 |
базовое назначение
для обработки на ЧПУ станках, для стола с Т-образным пазом, крепление к столам с Т-пазом, ручной прижим заготовки, Т-образное, ромб
по применению
для резки
Если вы хотите купить сухари для t-образных пазов "ромб" amf № 510 , вы можете:
Позвонить:
