Установочные штифты AMF DIN 6379

Установочные штифты cлужат для технологической подготовки станка к обработке заготовок. С помощью установочного закрепляются прихваты на столе станка,тиски и дополнительная технологическая оснастка.
Накатанная резьба. M6 - M12 улучшены до класса прочности 10.9, M14 - M42 улучшены до класса прочности 8.8. Длины установочных штифтов, специально разработанные фирмой AMF для зажима, приведены в соответствии со стандартной классификацией.

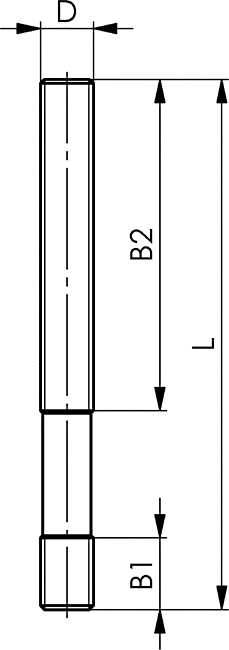

№ заказа | D x L | B1 | B2 | Вес [g] |
84772 | M 6x 32 | 9 | 16 | 8 |
86546 | M 6x 40 | 9 | 20 | 9 |
84780 | M 6x 50 | 9 | 30 | 11 |
85522 | M 6x 63 | 9 | 40 | 14 |
84798 | M 6x 80 | 9 | 50 | 18 |
81257 | M 8x 40 | 11 | 20 | 10 |
84806 | M 8x 63 | 11 | 40 | 20 |
81273 | M 8x 80 | 11 | 50 | 25 |
84814 | M 8x100 | 11 | 63 | 30 |
84756 | M 8x125 | 11 | 75 | 36 |
84822 | M 8x160 | 11 | 100 | 45 |
81299 | M10x 50 | 13 | 25 | 25 |
84830 | M10x 80 | 13 | 50 | 40 |
86041 | M10x100 | 13 | 75 | 50 |
81315 | M10x125 | 13 | 75 | 62 |
85928 | M10x160 | 13 | 100 | 80 |
84848 | M10x200 | 13 | 125 | 100 |
84855 | M12x 50 | 15 | 25 | 37 |
81331 | M12x 63 | 15 | 32 | 45 |
84863 | M12x 80 | 15 | 50 | 55 |
81349 | M12x100 | 15 | 63 | 70 |
84871 | M12x125 | 15 | 75 | 90 |
85480 | M12x160 | 15 | 100 | 113 |
84889 | M12x200 | 15 | 125 | 140 |
81372 | M14x 63 | 17 | 32 | 80 |
84467 | M14x80 | 17 | 50 | 85 |
81380 | M14x100 | 17 | 63 | 90 |
84475 | M14x125 | 17 | 75 | 120 |
81398 | M14x160 | 17 | 100 | 150 |
86553 | M14x200 | 17 | 125 | 195 |
84897 | M14x250 | 17 | 160 | 240 |
84905 | M16x 63 | 19 | 32 | 85 |
81414 | M16x 80 | 19 | 50 | 105 |
84913 | M16x100 | 19 | 63 | 130 |
81422 | M16x125 | 19 | 75 | 160 |
84921 | M16x160 | 19 | 100 | 218 |
85498 | M16x200 | 19 | 125 | 280 |
84939 | M16x250 | 19 | 160 | 325 |
85548 | M16x315 | 19 | 180 | 425 |
85472 | M16x500 | 19 | 315 | 650 |
84947 | M18x 80 | 23 | 50 | 130 |
84954 | M18x125 | 23 | 75 | 200 |
86561 | M18x160 | 23 | 100 | 255 |
81471 | M18x200 | 23 | 125 | 320 |
81489 | M18x250 | 23 | 150 | 400 |
84962 | M18x315 | 23 | 180 | 500 |
84970 | M20x 80 | 27 | 32 | 185 |
84988 | M20x125 | 27 | 70 | 255 |
85506 | M20x160 | 27 | 100 | 330 |
81513 | M20x200 | 27 | 125 | 410 |
81521 | M20x250 | 27 | 160 | 510 |
84996 | M20x315 | 27 | 200 | 640 |
85977 | M20x400 | 27 | 250 | 815 |
85001 | M20x500 | 27 | 315 | 1020 |
85019 | M22x100 | 31 | 45 | 270 |
81539 | M22x160 | 31 | 100 | 430 |
86579 | M22x200 | 31 | 125 | 500 |
81554 | M22x250 | 31 | 160 | 670 |
86595 | M22x315 | 31 | 180 | 790 |
85027 | M22x400 | 31 | 250 | 1070 |
85035 | M24x100 | 35 | 45 | 290 |
85563 | M24x125 | 35 | 70 | 380 |
81570 | M24x160 | 35 | 100 | 470 |
85514 | M24x200 | 35 | 125 | 580 |
81596 | M24x250 | 35 | 160 | 730 |
86009 | M24x315 | 35 | 200 | 920 |
85043 | M24x400 | 35 | 250 | 1160 |
