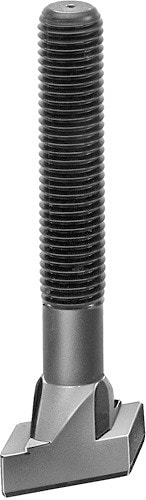

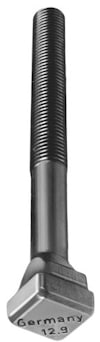

Винт с ромбовидной головкой AMF DIN 797
Винт с ромбовидной головкой AMF DIN 797
Винт AMF. Кованый, T-образная пазовая направляющая отфрезерована, накатанная резьба, улучшены до класса прочности 8.8.
За счет уменьшения плоскости прилегания в пазах нагрузочная способность меньше, чем при сравнимых размерах DIN 508.
Применение:
Дополнительное место зажима на уже зажатом приспособлении.
Дополнительное место зажима можно организовать и позже, несмотря на то, что Т-образные пазы стола станка уже заняты. Винт с ромбовидной головкой № можно вставить в Т-образный паз сверху. Также возможна комбинация ромбовидного установочного сухаря № 510 и штифтового винта DIN 6379.

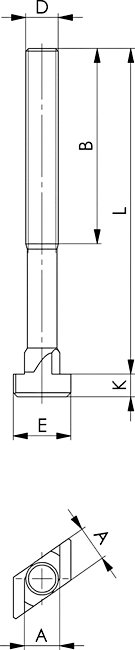

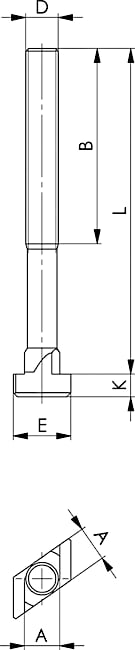

| № заказа | D x паз x L | A | B | E | K | Вес [g] |
| 84202 | M6x6x25 | 5,7 | 15 | 10 | 4 | 19 |
| 84210 | M6x6x40 | 5,7 | 28 | 10 | 4 | 22 |
| 84228 | M6x6x63 | 5,7 | 40 | 10 | 4 | 28 |
| 84236 | M8x8x32 | 7,7 | 22 | 13 | 6 | 40 |
| 80812 | M8x8x50 | 7,7 | 35 | 13 | 6 | 45 |
| 80820 | M8x8x80 | 7,7 | 50 | 13 | 6 | 55 |
| 84244 | M10x10x40 | 9,7 | 30 | 15 | 6 | 65 |
| 80838 | M10x10x63 | 9,7 | 45 | 15 | 6 | 80 |
| 81356 | M10x10x80 | 9,7 | 50 | 15 | 6 | 90 |
| 80846 | M10x10x100 | 9,7 | 60 | 15 | 6 | 110 |
| 80853 | M12x12x50 | 11,7 | 35 | 18 | 7 | 120 |
| 85746 | M12x12x63 | 11,7 | 40 | 18 | 7 | 128 |
| 80861 | M12x12x80 | 11,7 | 55 | 18 | 7 | 130 |
| 81448 | M12x12x100 | 11,7 | 65 | 18 | 7 | 145 |
| 80879 | M12x12x125 | 11,7 | 75 | 18 | 7 | 170 |
| 81505 | M12x12x160 | 11,7 | 100 | 18 | 7 | 195 |
| 80887 | M12x12x200 | 11,7 | 120 | 18 | 7 | 220 |
| 80895 | M12x14x50 | 13,7 | 35 | 22 | 8 | 130 |
| 85753 | M12x14x63 | 13,7 | 45 | 22 | 8 | 145 |
| 80903 | M12x14x80 | 13,7 | 55 | 22 | 8 | 155 |
| 82974 | M12x14x100 | 13,7 | 65 | 22 | 8 | 155 |
| 80911 | M12x14x125 | 13,7 | 75 | 22 | 8 | 180 |
| 84376 | M12x14x160 | 13,7 | 100 | 22 | 8 | 210 |
| 80929 | M12x14x200 | 13,7 | 120 | 22 | 8 | 240 |
| 80937 | M14x16x63 | 15,7 | 45 | 25 | 9 | 200 |
| 84442 | M14x16x80 | 15,7 | 55 | 25 | 9 | 220 |
| 80945 | M14x16x100 | 15,7 | 65 | 25 | 9 | 230 |
| 84459 | M14x16x125 | 15,7 | 75 | 25 | 9 | 280 |
| 80952 | M14x16x160 | 15,7 | 100 | 25 | 9 | 310 |
| 80960 | M14x16x250 | 15,7 | 120 | 25 | 9 | 390 |
| 80978 | (M16x16x63) | 15,7 | 45 | 25 | 9 | 250 |
| 85761 | (M16x16x80) | 15,7 | 55 | 25 | 9 | 275 |
| 80986 | (M16x16x100) | 15,7 | 65 | 25 | 9 | 290 |
| 84392 | (M16x16x125) | 15,7 | 85 | 25 | 9 | 300 |
| 80994 | (M16x16x160) | 15,7 | 100 | 25 | 9 | 380 |
| 85779 | (M16x16x200) | 15,7 | 125 | 25 | 9 | 435 |
| 81000 | (M16x16x250) | 15,7 | 150 | 25 | 9 | 530 |
| 81018 | M16x18x63 | 17,7 | 45 | 28 | 10 | 260 |
| 85787 | M16x18x80 | 17,7 | 55 | 28 | 10 | 305 |
| 81026 | M16x18x100 | 17,7 | 65 | 28 | 10 | 315 |
| 84418 | M16x18x125 | 17,7 | 85 | 28 | 10 | 360 |
| 81034 | M16x18x160 | 17,7 | 100 | 28 | 10 | 400 |
| 85795 | M16x18x200 | 17,7 | 125 | 28 | 10 | 448 |
| 81042 | M16x18x250 | 17,7 | 150 | 28 | 10 | 560 |
| 84301 | (M20x20x80) | 19,7 | 55 | 32 | 12 | 520 |
| 81547 | (M20x20x100) | 19,7 | 65 | 32 | 12 | 570 |
| 84319 | (M20x20x125) | 19,7 | 85 | 32 | 12 | 560 |
| 85803 | (M20x20x160) | 19,7 | 110 | 32 | 12 | 680 |
| 84327 | (M20x20x200) | 19,7 | 125 | 32 | 12 | 700 |
| 81562 | (M20x20x250) | 19,7 | 150 | 32 | 12 | 800 |
| 84335 | (M20x20x315) | 19,7 | 190 | 32 | 12 | 940 |
| 81059 | M20x22x80 | 21,7 | 55 | 35 | 14 | 530 |
| 85837 | M20x22x100 | 21,7 | 65 | 35 | 14 | 610 |
| 81067 | M20x22x125 | 21,7 | 85 | 35 | 14 | 670 |
| 85811 | M20x22x160 | 21,7 | 110 | 35 | 14 | 710 |
| 81075 | M20x22x200 | 21,7 | 125 | 35 | 14 | 750 |
| 85852 | M20x22x250 | 21,7 | 150 | 35 | 14 | 850 |
| 81083 | M20x22x315 | 21,7 | 190 | 35 | 14 | 980 |
| 81216 | (M24x24x100) | 23,7 | 70 | 40 | 16 | 910 |
| 85860 | (M24x24x125) | 23,7 | 85 | 40 | 16 | 970 |
| 81224 | (M24x24x160) | 23,7 | 110 | 40 | 16 | 1040 |
| 85878 | (M24x24x200) | 23,7 | 125 | 40 | 16 | 1265 |
| 81232 | (M24x24x250) | 23,7 | 150 | 40 | 16 | 1410 |
| 81588 | (M24x24x315) | 23,7 | 190 | 40 | 16 | 1640 |
| 81240 | (M24x24x400) | 23,7 | 240 | 40 | 16 | 1780 |
| 81091 | M24x28x100 | 27,7 | 70 | 44 | 18 | 980 |
| 85886 | M24x28x125 | 27,7 | 85 | 44 | 18 | 1010 |
базовое назначение
для стола с Т-образным пазом, крепление к столам с Т-пазом
