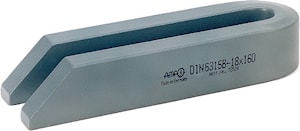

Вильчатый скошенный прихват AMF DIN 6315B
Используется для закрепления заготовок сложной формы или больших габаритов. Крепление происходит непосредственно на самом столе станка.Окрашенная улучшенная сталь.

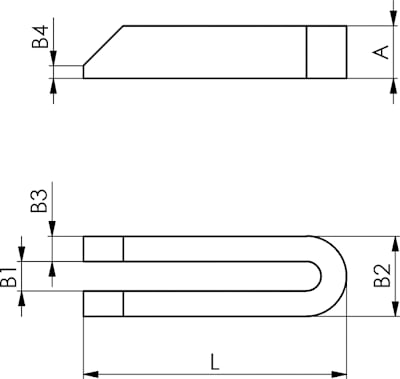

| № заказа | B1 | L | Для зажимного винта метрической | Для зажимного винта дюйм | A | B 2 | B3 | B4 | Вес [г] |
| 70466 | 6,6 | 60 | M6 | 1/4 | 12 | 19 | 6 | 3 | 60 |
| 70474 | 9 | 80 | M8 | 5/16 | 15 | 25 | 8 | 4 | 140 |
| 70482 | 11 | 100 | M10 | 3/8 | 20 | 31 | 10 | 5 | 300 |
| 70490 | 14 | 125 | М12 М14 | 1/2 | 25 | 38 | 12 | 6 | 570 |
| 70508 | 14 | 160 | М12 М14 | 1/2 | 25 | 38 | 12 | 6 | 730 |
| 70516 | 14 | 200 | М12 М14 | 1/2 | 25 | 38 | 12 | 6 | 910 |
| 70524 | 18 | 160 | М16 М18 | 5/8 | 30 | 48 | 15 | 8 | 1080 |
| 70532 | 18 | 200 | М16 М18 | 5/8 | 30 | 48 | 15 | 8 | 1360 |
| 70540 | 18 | 250 | М16 М18 | 5/8 | 40 | 48 | 15 | 10 | 2250 |
| 70557 | 22 | 200 | М20 М22 | 3/4 | 40 | 52 | 15 | 10 | 1800 |
| 70565 | 22 | 250 | М20 М22 | 3/4 | 40 | 62 | 20 | 10 | 3000 |
| 70573 | 22 | 315 | М20 М22 | 3/4 | 40 | 62 | 20 | 10 | 3850 |
| 70425 | 22 * | 500 | М20 М22 | 3/4 | 50 | 62 | 20 | 10 | 7500 |
| 70581 | 26 | 200 | M24 | 1 | 40 | 66 | 20 | 10 | 2400 |
| 70599 | 26 | 250 | M24 | 1 | 40 | 66 | 20 | 10 | 3000 |
| 70607 | 26 | 315 | M24 | 1 | 40 | 66 | 20 | 10 | 3850 |
| 37390 | 26 * | 400 | M24 | 1 | 50 | 66 | 20 | 10 | 5962 |
| 70433 | 26 * | 500 | M24 | 1 | 50 | 66 | 20 | 10 | 7600 |
| 3079 | 26 * | 600 | M24 | 1 | 50 | 66 | 20 | 10 | 9042 |
| 30064 | 26 * | 800 | M24 | 1 | 50 | 66 | 20 | 10 | 12122 |
| 70615 | 33 | 250 | M30 | 1 1/4 | 50 | 74 | 20 | 12 | 3700 |
| 70623 | 33 | 315 | M30 | 1 1/4 | 50 | 74 | 20 | 12 | 4750 |
| 70631 | 33 | 400 | M30 | 1 1/4 | 50 | 74 | 20 | 12 | 6100 |
| 70441 | 33 * | 600 | M30 | 1 1/4 | 50 | 74 | 20 | 12 | 9200 |
| 70458 | 33 * | 1000 | M30 | 1 1/4 | 60 | 94 | 30 | 12 | 28000 |
| 70649 | 40 * | 400 | M36 | 1 1/2 | 60 | 100 | 30 | 12 | 11 000 |
| 70656 | 40 * | 600 | M36 | 1 1/2 | 60 | 100 | 30 | 12 | 16500 |
| 70672 | 43 * | 600 | M36 M42 | 1 1/2 1 5/8 | 80 | 123 | 40 | 12 | 29600 |
