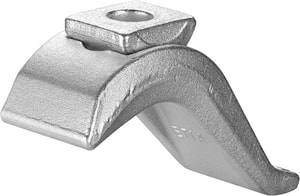

Плавно регулируемый прихват AMF

Плавно регулируемый прихват AMF

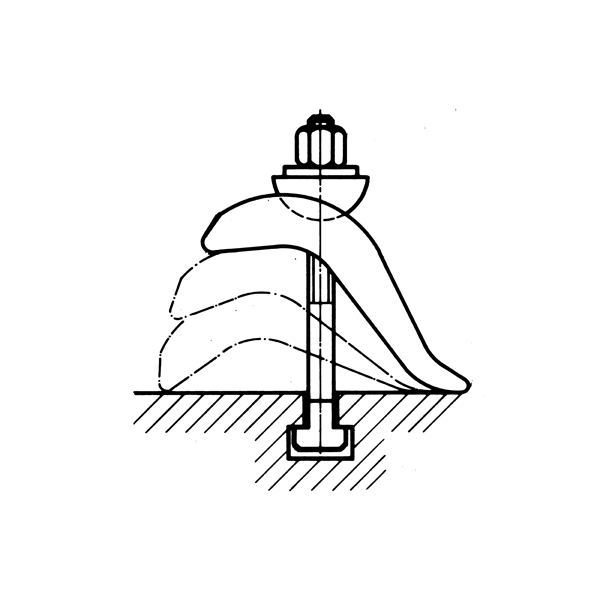

Бесступенчатый прихват быстро перемещается на нужную высоту зажима без дополнительных подкладок и не занимает много места на столе станка.

Применение:
Бесступенчатый прихват расчитан на большие нагрузки и предназначен для зажима режущих и штампующих инструментов.

Указание:
С помощью винтов для Т-образных пазов DIN 787 длиной 160 мм для прихватов размером 12 и 14 можно настроить оптимальную высоту зажима до 75 мм.

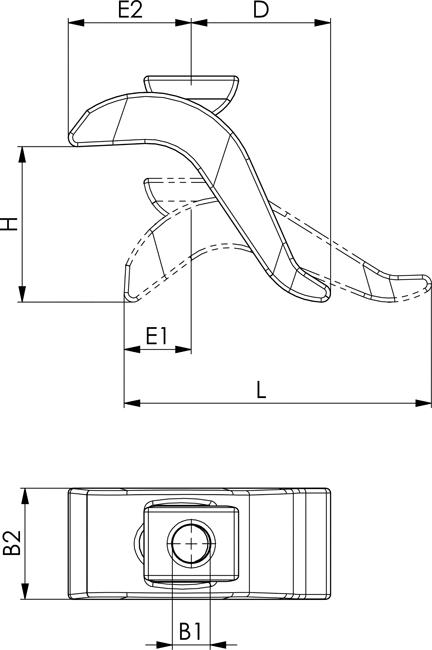

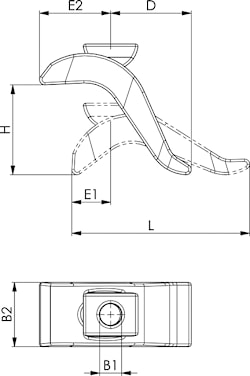

№ заказа по каталогу AMF	Паз	B1	B2 x L	D	E1	E2	H	для натяжного болта	Вес [g]
71522	-	17	50x140	60	30	55	75	-	900
71530	-	21	60x175	80	40	70	85	-	1600
74906	12	17	50x140	60	30	55	0-50	M12x12x125	1070
74914	14	17	50x140	60	30	55	0-50	M12x14x125	1080
74922	16	17	50x140	60	30	55	0-75	M16x16x160	1270
74930	18	17	50x140	60	30	55	0-75	M16x18x160	1280
74971	20	21	60x175	80	40	70	0-85	M20x20x200	2300
74963	22	21	60x175	80	40	70	0-85	M20x22x200	2370
