прихват плавно регулируемый бесступенчатый № 6321 в сборе для Т пазов

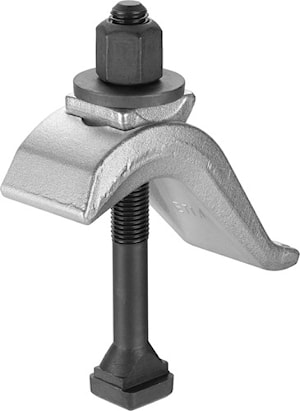

Плавно регулируемый прихват в сборе № 6321
Сталь, кованная и улучшенная, оцинкованная
Применение:
Бесступенчатый прихват быстро перемещается на нужную высоту зажима без дополнительных подкладок и не занимает много места на столе станка.
Он рассчитан на большие нагрузки и предназначен для зажима режущих и штампующих инструментов.
Указание:
С помощью винтов для Т-образных пазов DIN 787 длиной 160 мм для прихватов размером 12 и 14 можно настроить оптимальную высоту зажима до 75 мм.
| № заказа | Паз | B1 | B2 x L | D | E1 | E2 | H | для натяжного болта | Вес [g] |
| 71522 | - | 17 | 50x140 | 60 | 30 | 55 | 75 | - | 900 |
| 71530 | - | 21 | 60x175 | 80 | 40 | 70 | 85 | - | 1600 |
| 74906 | 12 | 17 | 50x140 | 60 | 30 | 55 | 0-50 | M12x12x125 | 1070 |
| 74914 | 14 | 17 | 50x140 | 60 | 30 | 55 | 0-50 | M12x14x125 | 1080 |
| 74922 | 16 | 17 | 50x140 | 60 | 30 | 55 | 0-75 | M16x16x160 | 1270 |
| 74930 | 18 | 17 | 50x140 | 60 | 30 | 55 | 0-75 | M16x18x160 | 1280 |
| 74971 | 20 | 21 | 60x175 | 80 | 40 | 70 | 0-85 | M20x20x200 | 2300 |
| 74963 | 22 | 21 | 60x175 | 80 | 40 | 70 | 0-85 | M20x22x200 | 2370 |
Если вы хотите купить прихват плавно регулируемый бесступенчатый № 6321 в сборе для Т пазов , вы можете:
Позвонить:
