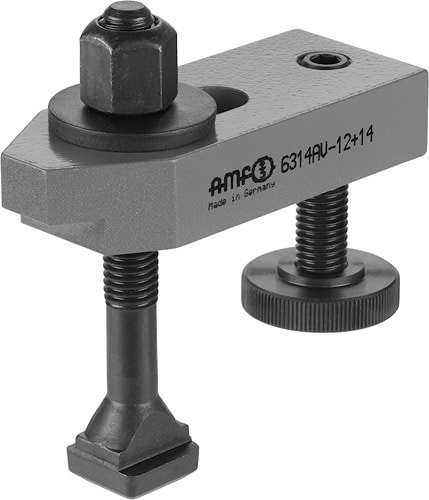

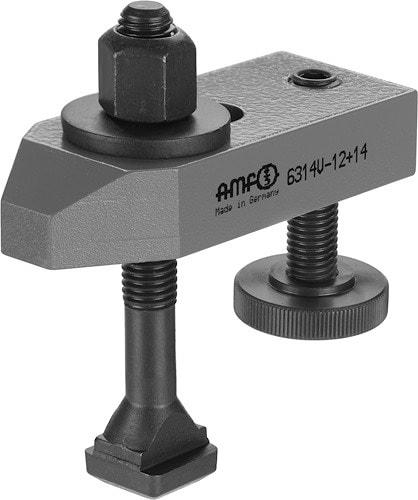

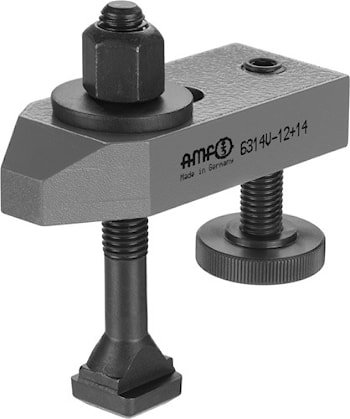

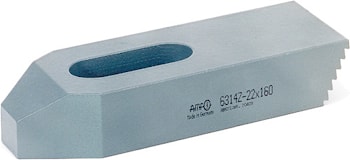

сохранить как pdfСтупенчатый прихват, с регулируемым опорным винтом AMF
Ступенчатый прихват, с регулируемым опорным винтом AMFИспользуется для закрепления заготовок сложной формы или больших габаритов. Крепление происходит непосредственно на самом столе станка.
Окрашенная улучшенная сталь.

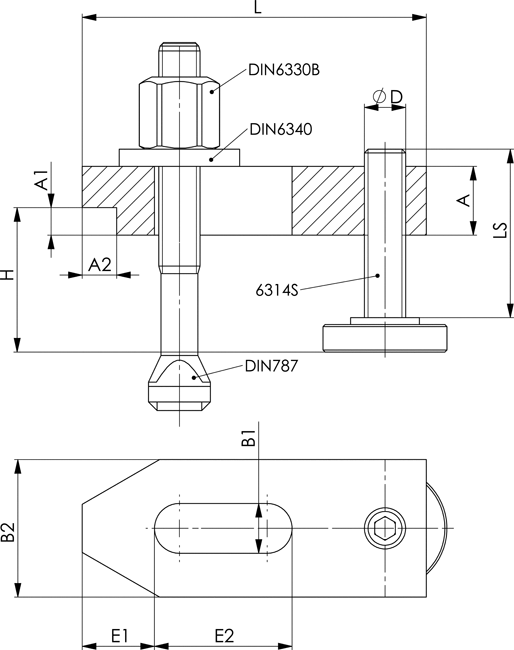

| № заказа | Паз | H* | аналогично DIN6314 B1xL | для натяжного болта | D x LS | A | A1xA2 | B2 | E1 | E2 |
| 74567 | 12+14 | окт.55 | 14x100 | - | M12x49 | 20 | 8 x10,0 | 40 | 21 | 40 |
| 74575 | 16+18 | 13-62 | 18x125 | - | M16x55 | 25 | 10x12,5 | 50 | 26 | 45 |
| 74583 | 20+22 | 16-77 | 22x160 | - | M20x69 | 30 | 12x15,0 | 60 | 30 | 60 |
| 74591 | 12 | окт.48 | 14x100 | M12x12x100 | M12x49 | 20 | 8 x10,0 | 40 | 21 | 40 |
| 74625 | 14 | окт.46 | 14x100 | M12x14x100 | M12x49 | 20 | 8 x10,0 | 40 | 21 | 40 |
| 74633 | 16 | 13-58 | 18x125 | M16x16x125 | M16x55 | 25 | 10x12,5 | 50 | 26 | 45 |
| 74641 | 18 | 13-56 | 18x125 | M16x18x125 | M16x55 | 25 | 10x12,5 | 50 | 26 | 45 |
| 74658 | 20 | 16-77 | 22x160 | M20x20x160 | M20x69 | 30 | 12x15,0 | 60 | 30 | 60 |
| 74666 | 22 | 16-77 | 22x160 | M20x22x160 | M20x69 | 30 | 12x15,0 | 60 | 30 | 60 |
производитель
для крепления заготовок
Если вы хотите купить ступенчатый прихват, с регулируемым опорным винтом AMF , вы можете:
Ещё из раздела прихваты

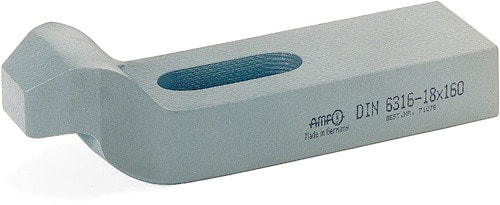

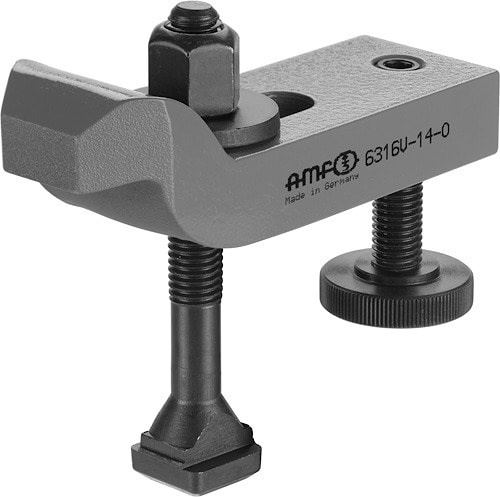

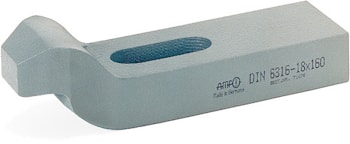

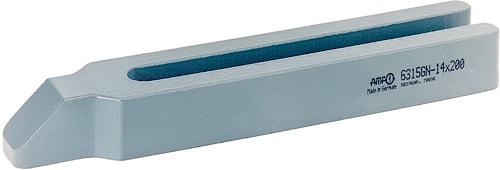

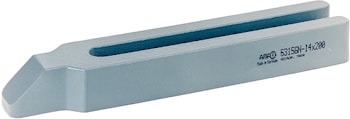

Изогнутый прихват, с регулируемым опорным винтом AMF Используется для закрепления заготовок сложной формы или больших габаритов. Крепление происходит непосредственно на самом столе станка. Окрашенная улучшенная сталь. № заказа Паз H* аналогично ...

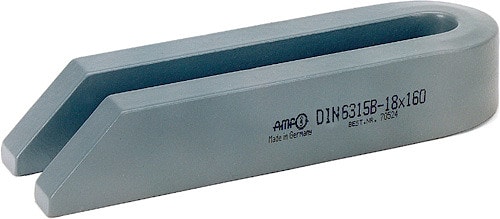

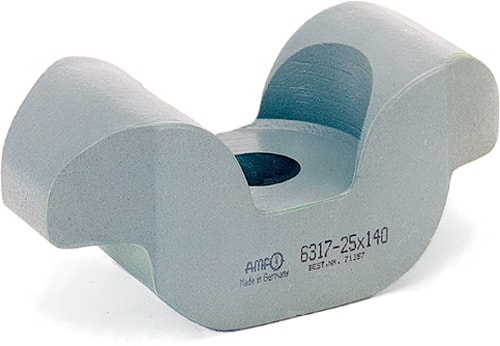

Короткий прихват с U-образной частью AMF Используется для закрепления заготовок сложной формы или больших габаритов. Крепление происходит непосредственно на самом столе станка (без натяжного болта).Плавно регулируется, из улучшенной стали, ...

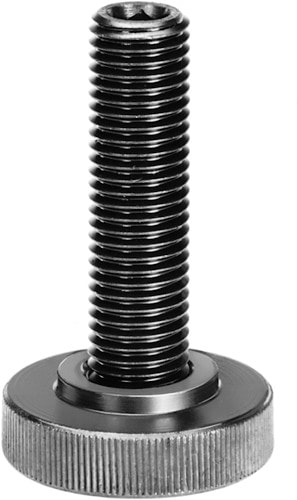

Опорный винт AMF Служит для технологической подготовки станка к обработке заготовок. С помощью его закрепляются прихваты на столе станка,тиски и дополнительная технологическая оснастка. Улучшенная сталь, класс прочности 8.8. Совместим со всеми ...
