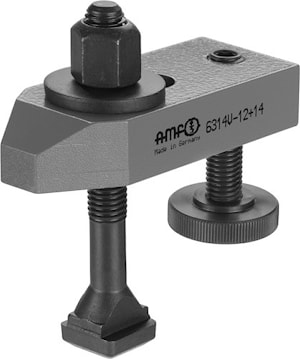

Скошенный прихват, с регулируемым опорным винтом AMF № 6314V
Скошенный прихват, с регулируемым опорным винтом AMF № 6314V
Используется для закрепления заготовок сложной формы или больших габаритов.
Крепление происходит непосредственно на самом столе станка, Т паз.
Окрашенная улучшенная сталь

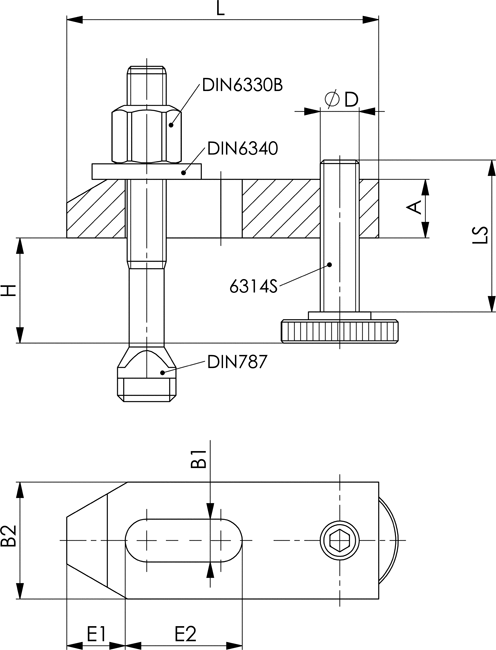

| № заказа | Паз | Шпилька | H* | sim. DIN6314 B1 x L | D x LS | A | B2 | E1 | E2 | Вес [g] |
| 70268 | 10 | M10x10x80 | 8-32 | 11x80 | M10x39 | 15 | 30 | 15 | 30 | 340 |
| 70276 | 12 | M12x12x100 | 10-40 | 14x100 | M12x49 | 20 | 40 | 21 | 40 | 700 |
| 72801 | 12 | M12x12x160 | 24-92 | 14x100 | M12x94 | 20 | 40 | 21 | 40 | 830 |
| 70284 | 14 | M12x14x100 | 10-38 | 14x100 | M12x49 | 20 | 40 | 21 | 40 | 720 |
| 72827 | 14 | M12x14x160 | 23-92 | 14x100 | M12x94 | 20 | 40 | 21 | 40 | 845 |
| 70292 | 16 | M16x16x125 | 13-48 | 18x125 | M16x55 | 25 | 50 | 26 | 45 | 1400 |
| 72942 | 16 | M16x16x160 | 15-83 | 18x125 | M16x90 | 25 | 50 | 26 | 45 | 1610 |
| 70300 | 18 | M16x18x125 | 13-46 | 18x125 | M16x55 | 25 | 50 | 26 | 45 | 1400 |
| 73056 | 18 | M16x18x160 | 13-81 | 18x125 | M16x90 | 25 | 50 | 26 | 45 | 1630 |
| 70326 | 20 | M20x20x160 | 16-65 | 22x160 | M20x69 | 30 | 60 | 30 | 60 | 2600 |
| 73064 | 20 | M20x20x200 | 21-105 | 22x160 | M20x109 | 30 | 60 | 30 | 60 | 2930 |
| 70318 | 22 | M20x22x160 | 16-65 | 22x160 | M20x69 | 30 | 60 | 30 | 60 | 2770 |
| 73072 | 22 | M20x22x200 | 19-105 | 22x160 | M20x109 | 30 | 60 | 30 | 60 | 2980 |
| 373944 | 28 | M24x28x200 | 20-80 | 26x250 | M24x87 | 35 | 70 | 35 | 105 | 5486 |
| 373951 | 28 | M24x28x250 | 30-130 | 26x250 | M24x137 | 35 | 70 | 35 | 105 | 5716 |
| 381988 | 36 | M30x36x315 | 24-150 | 33x315 | M30x180 | 50 | 80 | 45 | 130 | 11995 |
| 382002 | 42 | M36x42x400 | 24-150 | 43x400 | M30x180 | 80 | 100 | 80 | 170 | 25683 |
Если вы хотите купить скошенный прихват, с регулируемым опорным винтом AMF № 6314V , вы можете:
