Набор параллельных подкладок, гофрированные AMF № 6344SP
Набор параллельных подкладок, гофрированные AMF № 6344SP
Преимущество:
- на монтажной поверхности не остается стружка- параллельность зажимаемой заготовки не нарушается
- можно легко зажать несколько плоских или одиночных тонких заготовок.

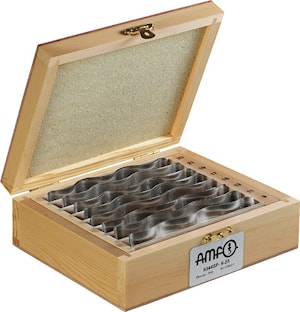

В деревянном ящике с откидной крышкой.
Закаленная, закаленная пружинная сталь.
Высота сглаживания 2 мм.
Уровень качества: сверхточность
Допуск по паре tp по высоте IT 5.
Номинальный допуск по размеру по высоте ± 0,004 мм.
Остальные размеры согласно DIN ISO 2768 - м.
Размер 9-23, 1 пара каждая (B x H):
0,3x9 / 0,3x11 / 0,3x13 / 0,3x15 / 0,3x17 / 0,3x19 / 0,3x21 / 0,3x23 мм.
Размер 25-39, 1 пара каждая (B x H):
0,3x25 / 0,3x27 / 0,3x29 / 0,3x31 / 0,3x33 / 0,3x35 / 0,3x37 / 0,3x39 мм.

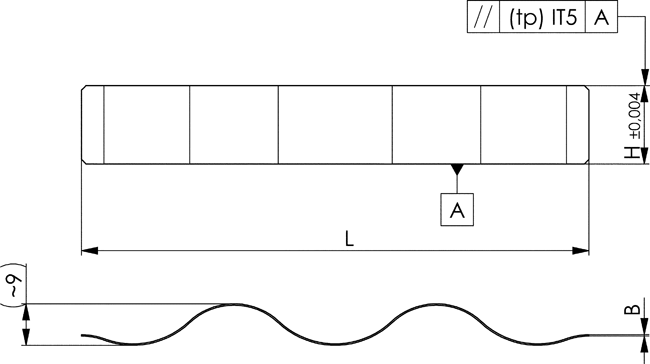

| № заказа | Размер | Кол-во пар | H ± 0,004 | H допуск пары (тп) | В | L | Вес [г] |
| 372821 | 9 -23 | 8 | 9, 11, 13, 15, 17, 19, 21, 23 | IT5 | 0,3 | 110 | 450 |
| 372839 | 25-39 | 8 | 25, 27, 29, 31, 33, 35, 37, 39 | IT5 | 0,3 | 110 | 490 |
Если вы хотите купить набор параллельных подкладок, гофрированные amf № 6344sp , вы можете:
Позвонить:
