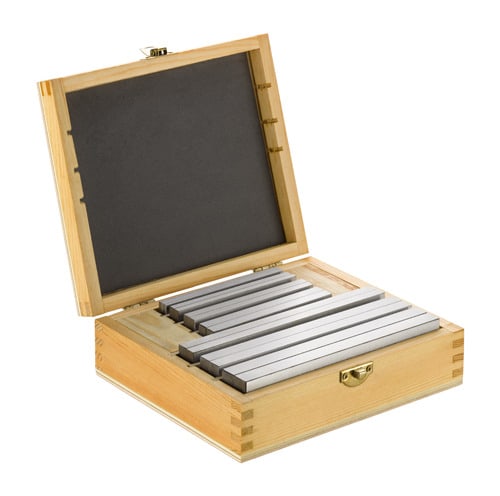

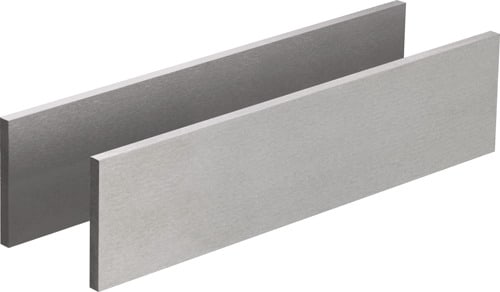

Комплект параллельных подкладок AMF DIN 6346

Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалено.
Допуск для пары по высоте tp2 и по ширине tp1 согласно IT 5.
Допуск номинальных размеров по высоте и ширине согласно ISO 2768m.
Остальные размеры согласно DIN ISO 2768m.
Благодаря геометрической градации достигается полное использование опорной высоты:
2,5 - 25 мм на 40 разных высотах 2,5 - 45 мм
4 - 32 мм на 40 разных высотах 4 - 57 мм
4 - 40 мм на 40 разных высотах 4 - 72 мм
8 - 50 мм на 30 разных высотах 8 - 90 мм
8 - 63 мм на 40 разных высотах 8 - 113 мм
Составы комплектов:
Размер 2,5-25 (ШхВхД):
2,5x8x63 / 3,2x10x63 / 4,0x12x63 / 5,0x16x63 / 6,3x20x63 /
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 мм
Размер 4,0-40 (ШхВхД):
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 /
8,0x25x160 / 10,0x32x160 / 12,0x40x160 мм
Размер 8,0-63(ШхВхД):
8,0x25x100 / 10,0x32x100 / 12,0x40x100 / 16,0x50x160 /
20,0x63x160 мм
Размер 20-100 (ШхВхД):
20,0x63x250 / 25,0x80x250 / 32,0x100x250 мм
Размер 4,0-32 (ШхВхД):
4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 10,0x32x100 мм
Размер 8,0-50 (ШхВхД):
8,0x25x160 / 10,0x32x160 / 12,0x40x160 / 16,0x50x160 мм
№ заказа | Размер | Пара | Ящик L x B x H | Вес [Кг] |
72322 | 2,5-25 | 9 | 200x100x 36 | 1,3 |
72330 | 4-40 | 7 | 305x115x 50 | 3,8 |
72348 | 8-63 | 5 | 305x115x 70 | 7,4 |
72355 | 20-100 | 3 | 280x215x125 | 27,1 |
72165 | 4-32 | 5 | 132x145x 50 | 1,5 |
72173 | 8-50 | 4 | 192x158x 75 | 4,9 |
производитель
для крепления заготовок
Если вы хотите купить комплект параллельных подкладок AMF DIN 6346 , вы можете:
Ещё из раздела комплекты позиционирующих подкладок

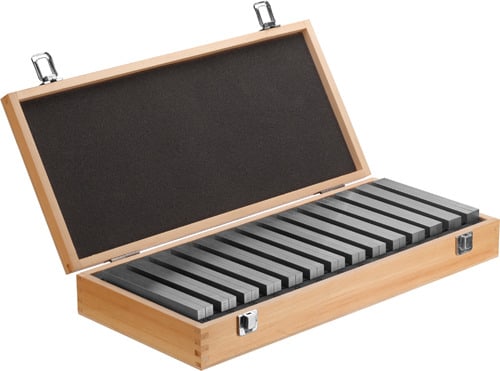

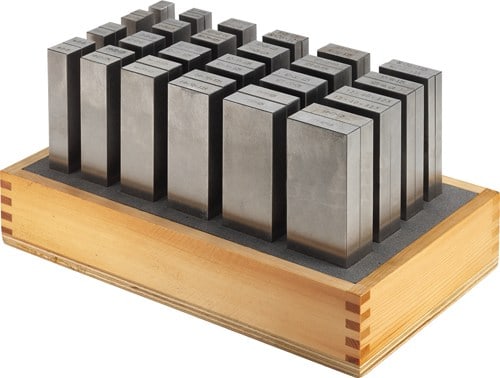

Комплект параллельных подкладок AMF № 6348 В деревянном ящике со съемной откидной крышкой. Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалены. Допуск для пары tp по высоте 0,004 мм. Допуск номинальных размеров по высоте ...

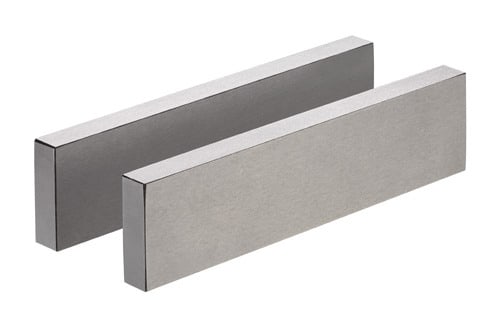

Набор параллельных подкладок AMF № 6347 14 пар. Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалены. Допуск для пары tp по высоте 0,01 мм. Допуск номинальных размеров по высоте ±0,01 мм. Остальные размеры согласно DIN ISO ...

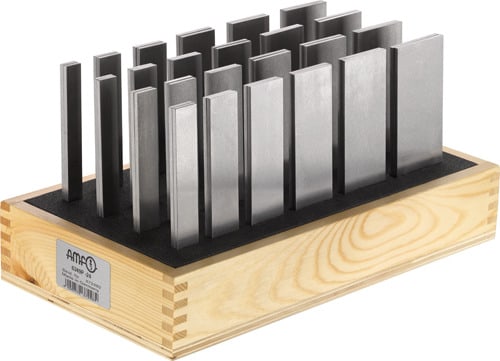

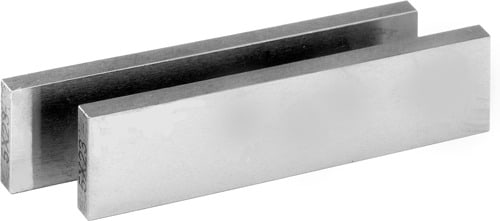

Набор параллельных подкладок AMF № 6349Р Попарно отшлифованы, плоскопараллельные. Размеры указаны на торце продукта. Комплекты обеспечивают большой диапазон с градацией. Закалены. Допуск для пары tp по высоте IT 5. Допуск номинальных размеров по ...
