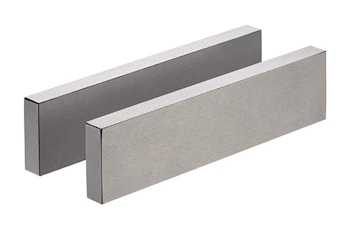

Пара параллельных подкладок длиной 150 мм, суперточность AMF № 6348PSP
Пара параллельных подкладок длиной 150 мм, суперточность AMF № 6348PSP Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте.Закалены.
Допуск для пары tp по высоте 0,004 мм.
Допуск номинальных размеров по высоте ±0,004 мм.
Остальные размеры согласно DIN ISO 2768m.
Применение:
Эти подкладки используются качестве подкладок для заготовок при различных операциях по обработке. Высокая точность параллельных подкладок обеспечивает параллельный зажим заготовок.
| № заказа | B | H | L | Вес [g] |
| 75473 | 10 | 14 | 150 | 330 |
| 75481 | 10 | 16 | 150 | 380 |
| 75499 | 10 | 18 | 150 | 420 |
| 75507 | 10 | 20 | 150 | 470 |
| 75515 | 10 | 22 | 150 | 520 |
| 75523 | 10 | 24 | 150 | 570 |
| 75531 | 10 | 26 | 150 | 610 |
| 75549 | 10 | 28 | 150 | 660 |
| 75556 | 10 | 30 | 150 | 710 |
| 75564 | 10 | 32 | 150 | 750 |
| 75572 | 10 | 35 | 150 | 830 |
| 75580 | 10 | 40 | 150 | 940 |
| 75291 | 10 | 45 | 150 | 1060 |
| 75283 | 10 | 50 | 150 | 1180 |
Если вы хотите купить пара параллельных подкладок длиной 150 мм, суперточность AMF № 6348PSP , вы можете:
Ещё из раздела комплекты позиционирующих подкладок
Комплект параллельных подкладок AMF DIN 6346 Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалено. Допуск для пары по высоте tp2 и по ширине tp1 согласно IT 5. Допуск номинальных размеров по высоте и ширине согласно ISO ...

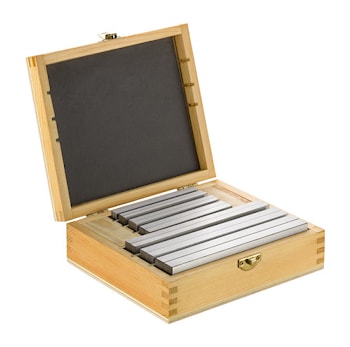

Комплект параллельных подкладок AMF № 6348 В деревянном ящике со съемной откидной крышкой. Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалены. Допуск для пары tp по высоте 0,004 мм. Допуск номинальных размеров по высоте ...

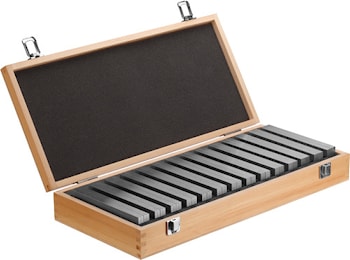

Набор параллельных подкладок AMF № 6347 14 пар. Попарно отшлифованы, плоскопараллельны. Размеры указаны на продукте. Закалены. Допуск для пары tp по высоте 0,01 мм. Допуск номинальных размеров по высоте ±0,01 мм. Остальные размеры согласно DIN ISO ...

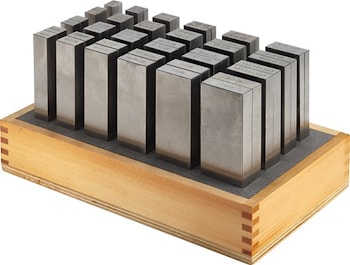

Набор параллельных подкладок AMF № 6349Р Попарно отшлифованы, плоскопараллельные. Размеры указаны на торце продукта. Комплекты обеспечивают большой диапазон с градацией. Закалены. Допуск для пары tp по высоте IT 5. Допуск номинальных размеров по ...

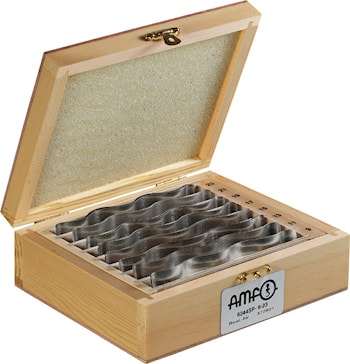

Набор параллельных подкладок, гофрированные AMF № 6344SP Преимущество: - на монтажной поверхности не остается стружка - параллельность зажимаемой заготовки не нарушается - можно легко зажать несколько плоских или одиночных тонких заготовок. В ...
