Шатунное зажимное устройство №6844 AMF

Шатунное зажимное устройство №6844 AMF

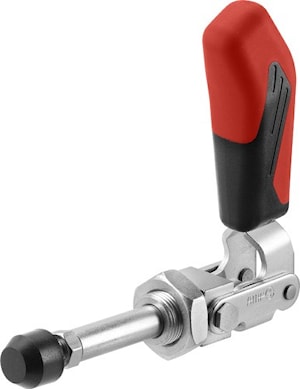

Шатунное зажимное устройство Короткая конструкция. Прижимное и натяжное устройство.

Длинная направляющая шатуна с крепежной резьбой и гайкой.Оцинковано и пассивировано. Заклепка из нержавеющей стали.Пригнанный винт из улучшенной стали. Опорные участки смазаны.

Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.В комплекте с оцинкованным прижимным винтом № 6880 изулучшенной стали.

№ заказа	Размер	F1 [kN]	F2 [кН]	Зажимной винт	Вес [г]
94300	2	1,0	1,0	M 6x25	130
94318	3	2,5	2,5	M 8x35	320
94334	5	4,0	4,0	M12x50	1200
92676	5-М27	4,0	4,0	M12x50	1200

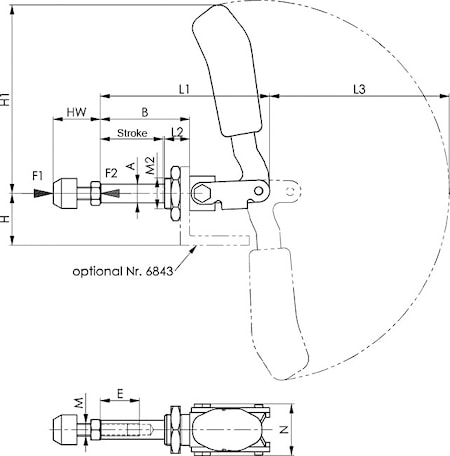

Таблица размеров

№ заказа	Размер	A	B	E	H	H1	Ход	HW мин.	HW макс.	L1	L2	L3 мин.	L3 макс.	M	M2	N
94300	2	10	35	15	24	76	21	18	27	70	13	17	25	M 6	M16x1,5	31
94318	3	12	56	25	33	128	40	22	35	110	16	22	35	M 8	M20x1,5	33
94334	5	16	92	35	37	142	67	30	50	175	24	30	50	M12	M24x1,5	50
