Шатунное зажимное устройство № 6840 AMF
Без угловой опоры. Шатун и рычаг движутся синхронно.
Удлиненная штанга-направляющая с присоединительной резьбой и гайкой. Сталь оцинкованная и пассивированная. Заклепки из нержавеющей стали, которые для размеров 2 и 3 входят в закаленные втулки. Детали рычага и стержень из закаленной стали. Подшипники предварительно смазаны. Двухтактный рычажный зажим с резьбовой передней частью для непосредственного монтажа на вертикальных металлических пластинах или в приспособлениях.
Эргономичная маслостойкая ручка с большой поверхностью захвата и мягкими компонентами.
В комплекте с оцинкованным прижимным винтом из улучшенной стали № 6880.
| № заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес, гр. |
| 93906 | 0 | 0,8 | 0,8 | M 4x20 | 60 |
| 93914 | 1 | 1 | 1 | M 4x20 | 100 |
| 93922 | 2 | 2 | 2 | M 6x25 | 245 |
| 93930 | 3 | 2,5 | 2,5 | M 8x35 | 330 |
| 93955 | 5 | 4,5 | 4,5 | M12x50 | 700 |
| 94359 | 5-M27 | 4,5 | 4,5 | M12x50 | 720 |

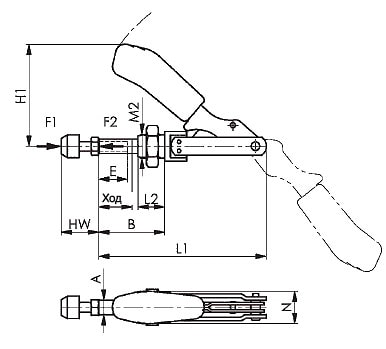

Таблица размеров:
| № заказа | Размер | A | В мин. | В макс. | E | H1 | Ход | HW мин. | HW макс. | L1 | L2 | L3 | M2 |
| 93906 | 0 | 6,5 | 10,5 | 26,5 | 13 | 37 | 16 | 12 | 20 | 66,5 | 10 | 54 | M10x1,0 |
| 93914 | 1 | 8 | 17,5 | 37,5 | 20 | 45,5 | 20 | 12 | 20 | 91 | 16 | 74 | M12x1,5 |
| 93922 | 2 | 10 | 20 | 46 | 20 | 66 | 26 | 17 | 25 | 114 | 19 | 105 | M16x1,5 |
| 93930 | 3 | 12 | 24 | 56 | 30 | 82,5 | 32 | 22 | 35 | 140 | 22 | 127 | M20x1,5 |
| 93955 | 5 | 16 | 26,5 | 66,5 | 50 | 99 | 40 | 30 | 50 | 171,5 | 25 | 158 | M24x1,5 |
| 94359 | 5-M27 | 16 | 26,5 | 66,5 | 50 | 99 | 40 | 30 | 50 | 171,5 | 25 | 158 | M27x2,0 |
производитель
для крепления заготовок
