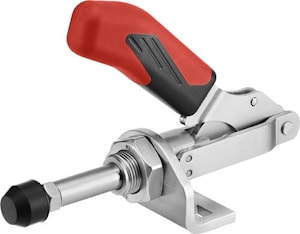

Шатунное зажимное устройство № 6841 AMF
Шатунное зажимное устройство № 6841 с маленькой угловой опорой AMF.
Прижимное и натяжное устройство. (Шатун и рычаг движутся синхронно). Длинная направляющая шатунас крепежной резьбой и гайкой. Оцинковано и пассивировано. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся взакаленных опорных втулках. Детали рычага и шатуна из улучшеннойстали. Опорные участки смазаны.
Рычаг поворачивается под любым углом к опорной плоскости.
При размерах 0, 2 и 3: Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
В комплекте с оцинкованным прижимным винтом № 6880 изулучшенной стали.
Таблица размеров
| № заказа | Размер | A | В мин. | В макс. | D | E | H | H1 | Ход | HW мин. | HW макс. | K | L1 | L2 | М мин. | М макс. | M2 | N | P |
| 94094 | 0 | 6,5 | 17,0 | 33,0 | 4,5 | 13 | 12 | 47 | 16 | 12 | 20 | 6,5 | 66,0 | 10 | - | 16,0 | M10x1,0 | 25 | 16 |
| 94110 | 1 | 8,0 | 24,5 | 44,5 | 4,5 | 20 | 15 | 60 | 20 | 12 | 20 | 7,0 | 91,0 | 16 | 16 | 19,5 | M12x1,5 | 30 | 20 |
| 94128 | 2 | 10,0 | 32,5 | 57,5 | 5,6 | 25 | 20 | 95 | 26 | 17 | 25 | 12,5 | 114,0 | 19 | - | 36,0 | M16x1,5 | 50 | 34 |
| 94136 | 3 | 12,0 | 37,0 | 69,0 | 6,5 | 30 | 25 | 110 | 32 | 22 | 35 | 13,0 | 140,0 | 22 | 30 | 42,0 | M20x1,5 | 60 | 30 |
| 94151 | 5 | 16,0 | 41,5 | 81,5 | 8,5 | 50 | 30 | 126 | 40 | 30 | 50 | 15,0 | 171,5 | 25 | 30 | 45,0 | M24x1,5 | 65 | 35 |
| № заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес, гр. |
| 94094 | 0 | 0,8 | 0,8 | M 4x20 | 65 |
| 94110 | 1 | 1 | 1 | M 4x20 | 125 |
| 94128 | 2 | 2 | 2 | M 6x25 | 245 |
| 94136 | 3 | 2,5 | 2,5 | M 8x35 | 445 |
| 94151 | 5 | 4,5 | 4,5 | M12x50 | 880 |
| 94367 | 5-M27 | 4,5 | 4,5 | M12x50 | 900 |
