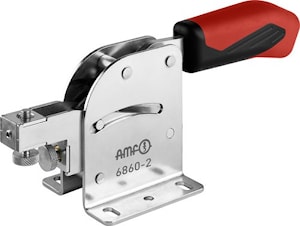

Комбинированное шатунное зажимное устройство 6860 AMF

При сварке приспособлений большое значение имеет точное позиционирование, а также надежный зажим отдельных деталей.
На практике это обеспечивается одновременным применением шатунов и вертикальных зажимных устройств или трудоемкими собственными конструкциями.
Комбинированное зажимное устройство AMF выполняет обе эти задачи за одну рабочую операцию и, тем самым, избавляет от необходимости применения различных быстрозажимных устройств, прижимов.

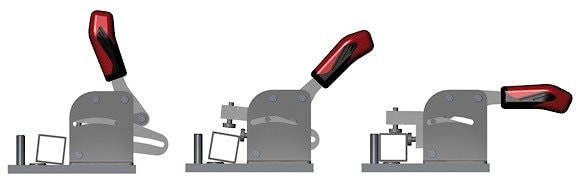

Кулисная направляющая комбинированного зажимного устройства преобразует движение рычага в горизонтальное и вертикальное движение зажима, благодаря чему выполняется одновременное позиционирование и зажим заготовки.
Убедитесь сами в экономическом потенциале при использовании нового комбинированного зажимного устройства AMF.

№ заказа | Размер | F1 [kN] | F2 [kN] | Вес [g] |
93831 | 1 | 1 | 1 | 340 |
93880 | 2 | 2 | 2 | 700 |
93864 | 3 | 3 | 3 | 1620 |

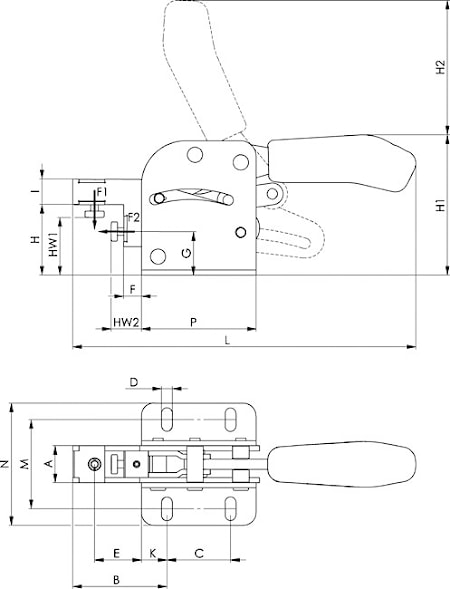

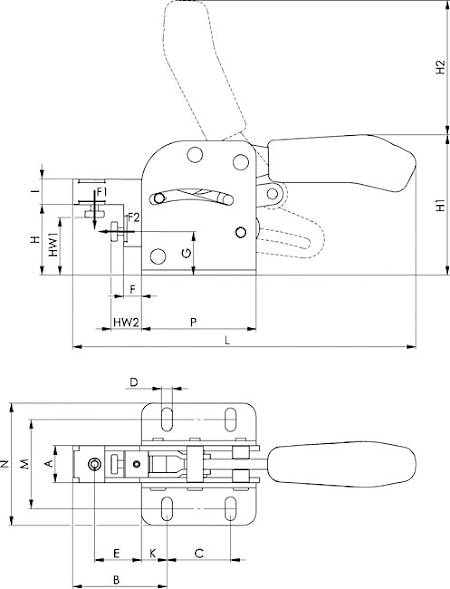

Таблица размеров:
№ | Размер | A | B | C | D | E | F | G | H | H1 | H2 | HW1 мин. | HW1 макс. | HW2 мин. | HW2 макс. | I | K | L | M | N | P |
93831 | 1 | 17 | 33 | 40 | 5,5 | 15 | 0,5 | 20,5 | 35 | 74 | 62 | 25 | 32 | 4 | 8 | 12 | 7,5 | 150 | 34,5-39,5 | 53 | 55 |
93880 | 2 | 19,5 | 56 | 50 | 6,5 | 32 | 9 | 28 | 46 | 94 | 87 | 30 | 40 | 10 | 20 | 16 | 12,5 | 219 | 60,0-80,0 | 75 | 75 |
93864 | 3 | 29 | 74 | 50 | 8,5 | 37 | 14 | 34 | 55,5 | 110 | 106 | 40 | 50 | 20 | 30 | 20 | 20 | 270 | 48,5-61,5 | 96 | 90 |
