Шайбы с конусным вогнутым торцом AMF DIN 6319G

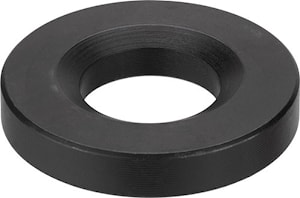

Шайбы с конусным вогнутым торцом AMF DIN 6319G Отштампованы, отпрессованы и улучшены. За счет большого диаметра эти шайбы с конусным вогнутым торцом прекрасно подходят для зажима поверх шлица в прихватах.
Применение:
Сферические шайбы и шайбы с конусным вогнутым торцом служат для переноса усилий зажима в случаях, в которых зажимные элементы нужно адаптировать к неровным зажимаемым поверхностям. Сопряжение сферических шайб или гаек DIN 6330 и шайб с конусным вогнутым торцом позволяет поворачивать соответствующий зажимной винт на 3°.

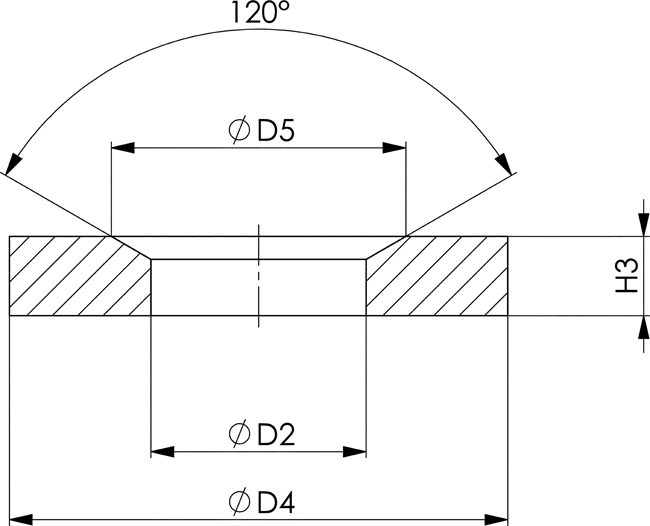

| № заказа | Размер | D2 | D4 | H3 | Вес [g] |
| 82073 | M6 | 7,1 | 17 | 4 | 5,5 |
| 81984 | M8 | 9,6 | 24 | 5 | 13 |
| 81992 | M10 | 12 | 30 | 5 | 19 |
| 82008 | M12 | 14,2 | 36 | 6 | 32 |
| 82016 | M14 | 16,5 | 40 | 6 | 48 |
| 82024 | M16 | 19 | 44 | 7 | 56 |
| 82032 | M20 | 23,2 | 50 | 8 | 94 |
| 82040 | M24 | 28 | 60 | 10 | 169 |
| 82057 | M30 | 35 | 68 | 10* | 218 |
| 82065 | M36 | 42 | 80 | 12 | 350 |
| 82081 | M42 | 49 | 100 | 15 | 640 |
| 82099 | M48 | 56 | 110 | 17 | 830 |
Если вы хотите купить шайбы с конусным вогнутым торцом amf din 6319g , вы можете:
