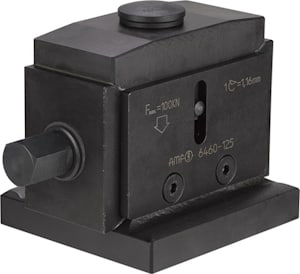

Клин блок „Herkules“, регулирующие высоту AMF № 6460


Клин блок „Herkules“, регулирующие высоту AMF № 6460  Клин блок „Herkules“, регулирующие высоту AMF № 6460

Центрирующее отверстие диам. 12 мм. Чугун и сталь сферического графита закаленные и отполированные. Точеные клиновые поверхности. В комплекте с одной шариковой площадкой № 6440.

Применение:
Точно обработанные клиновые поверхности обеспечивают плавную и точную регулировку менее 1/10 мм. Эффект двойного клина обеспечивает большой ход и точное вертикальное движение без бокового смещения. Высота клина оправдывает себя тяжелыми отливками или поковками на больших инструментальных станках. Отверстие AMF "Herkules" имеет дополнительное центрирующее отверстие в основании.



№ заказаРазмерH мин.Н мах.B1B2LSWH* мм UF макс. [kN]Вес [g]
72777635063-406380,86401300
7278512510012511560125141,161008600
7279319017019014580175222,0225023750




Если вы хотите купить клин блок „Herkules“, регулирующие высоту AMF № 6460 , вы можете:
