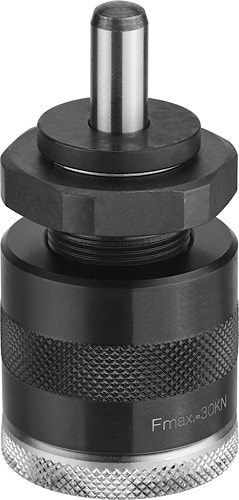

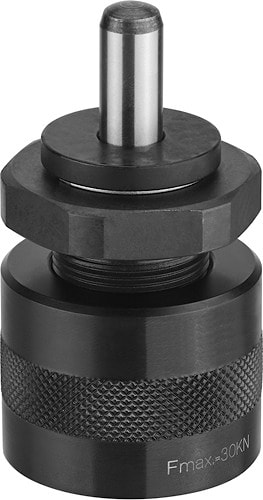

Выравнивающий винтовой домкрат с магнитной опорой AMF № 6416


Выравнивающий винтовой домкрат с магнитной опорой AMF № 6416  Выравнивающий винтовой домкрат с магнитной опорой AMF № 6416

С цилиндрическим штифтом ISO8737-12x50. Центрирующее отверстие Ø12 мм.
Шпиндель: метрическая тонкая резьба M30x1,5 с конечной остановкой. Скользящая вставка проходит на прессованной втулке подшипника скольжения. Закаленная сталь, полированная.

Применение:
Выравнивающий винтовой домкрат можно также использовать без цилиндрического штифта или с насадками № 6440 и № 6441. С помощью центрирующей пластины № 6442 можно комбинировать все винтовые домкраты
AMF. Преимуществом является возможность точного выравнивания высоты установки до 1370 мм. Скользящая насадка препятствует прокручиванию и смещению заготовки в ходе выравнивания.

Указание:
Для подъемного винтового домкрата № 6416 подходят насадки № 6440, 6441 и 6442 и основание № 6442

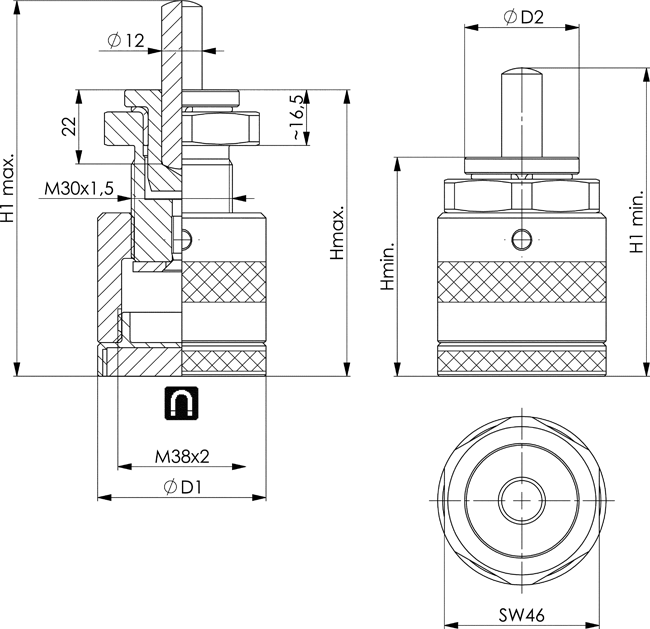

№ заказаРазмерH минH макс.D1D2H1 мин.H1 макс.F макс.
[кН]
Вес
[г]
8652085658550349211230800
86538125851255034112152301000




Если вы хотите купить выравнивающий винтовой домкрат с магнитной опорой AMF № 6416 , вы можете:

Ещё из раздела винтовые домкраты и установочные элементы

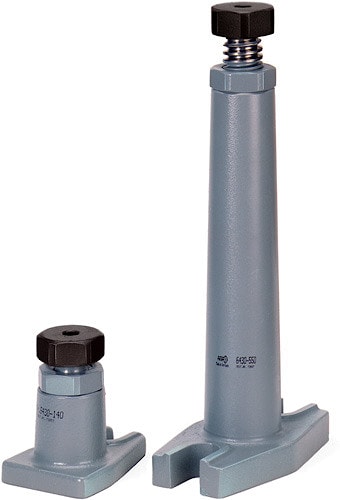

    Винтовой домкрат „Atlas“ с контргайкой № 6430S Центрирующее отверстие диам. 12 мм. Шпиндель в сборе, закаленная сталь с трапециевидной резьбой. Головка шпинделя вороненая. Корпус: чугун, лакированный. № заказа Размер H мин. Н мах. TR B1 ...
      Усиленный винтовой в интовой AMF № 6435S с быстрой плавной регулировкой с помощью латунного установочного винта. Центрирующее отверстие Ø12 мм. Шпиндель в сборе: Улучшенная сталь с трапецеидальной резьбой, вороненая шпиндельная головка. ...
        Тяжелый винтовой домкрат AMF № 6435SG С латунным установочным винтом. Центрирующее отверстие Ø12 мм. Шпиндель в сборе: Улучшенная сталь с трапецеидальной резьбой. Шпиндельная головка, вороненая сталь. Основная часть: Окрашенная улучшенная ...

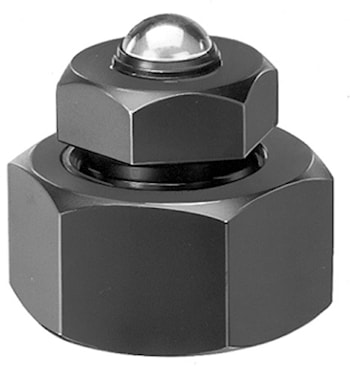

          Винтовой домкрат с поворачиваемым шариком AMF № 6420 Сталь закаленная, полированная. Шар из закаленной стали. Применение: Этот элемент с поворачиваемым шариком прекрасно подходит для поддержки и выравнивания поверхностей сложной формы, например, ...
            Выравнивающий винтовой домкрат AMF № 6415 С цилиндрическим штифтом ISO 8734-12x50. Центрирующее отверстие Ø12 мм. Шпиндель: метрическая тонкая резьба M30x1,5 с конечной остановкой. Скользящая вставка проходит на прессованной втулке подшипника ...

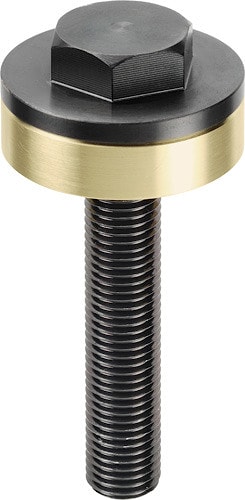

              Зажимная оправка № 6417 вороненое исполнение, с латунным упором. Применение: - Зажимные оправки крепятся к столу станка с помощью установочных шпонок - Зажимная оправка фиксируется на столе с пазом с помощью гайки предварительного зажима SW 27 мм - ...
                Шпиндель, длинный AMF № 6417SP Шпиндель служит для технологической подготовки станка к обработке заготовок. Вороненое исполнение. С помощью шпинделя закрепляются дополнительная технологическая оснастка. Применени: с целью увеличения опорной высоты. ...

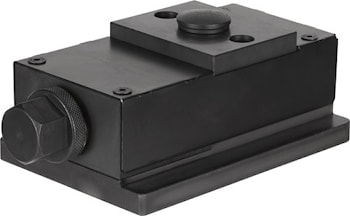

                  Клин блок с повышенной точностью AMF № 6465 Центрирующее отверстие Ø 12 мм. Закаленная сталь и тонко обработанные клиновые поверхности. Сферическая насадка № 6440 входит в комплект. № заказа Размер H мин . H макс. H / U * [мм] Макс. [кН] SW ...

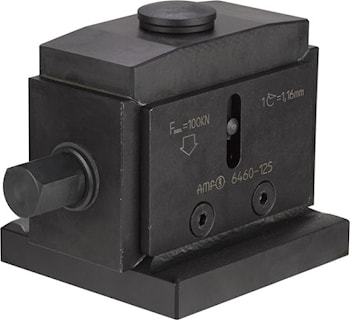

                    Клин блок „Herkules“, регулирующие высоту AMF № 6460 Центрирующее отверстие диам. 12 мм. Чугун и сталь сферического графита закаленные и отполированные. Точеные клиновые поверхности. В комплекте с одной шариковой площадкой № 6440. ...
