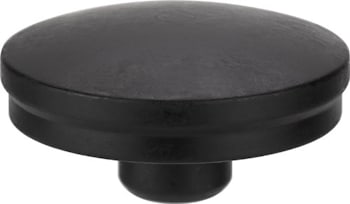

Зажимная оправка № 6417 вороненое исполнение, с латунным упором.


Зажимная оправка № 6417 вороненое исполнение, с латунным упором.  Зажимная оправка № 6417 вороненое исполнение, с латунным упором.

Применение:
- Зажимные оправки крепятся к столу станка с помощью установочных шпонок
- Зажимная оправка фиксируется на столе с пазом с помощью гайки предварительного зажима SW 27 мм
- Зажим выполняется с помощью гайки SW 27 мм из улучшенной стали.
- Зажимное кольцо из латуни предотвращает повреждение заготовки

Преимущество:
- Уменьшение затрат на оснащение за счет сокращения времени оснащения и элементов оснащения
- Оптимальное использование стола станка
- Повышенная степень зажима плоских заготовок в области отверстий, резьбы и пазов
Указание:
- Пригодность для заготовок толщиной от 8 до 40 мм
- Опорная высота 80 мм
- Дополнительно поставляется удлинительный винт для заготовок толщиной 40 - 72 мм и
промежуточных элементов, 25 мм и 50 мм, для увеличения опорной поверхности

№ заказаРазмерH ±0,1H1 мин.H1 макс.H2 мин.H2 макс.øD1øD2øD3G1G2SWВес [g]
741798080116148840405032M12M16271270




Если вы хотите купить зажимная оправка № 6417 вороненое исполнение, с латунным упором. , вы можете:
