Машинный метчик для сквозной резьбы HSSE VAPO Gold DIN 371/376
Машинный метчик для сквозной резьбы HSSE VAPO Gold DIN 371/376
Применение: благодаря особой геометрии универсально подходит для сталей до 1000 Н/мм², закаленных и нержавеющих сталей (VA), чугуна и цветных сплавов
Исполнение: прямое рифление, форма B (4-5 ниток), с косым срезом, косой срез удаляет стружку в направлении резания, M3-M10 - DIN 371 с усиленным хвостовиком, от M12 - DIN 376 с обгонным
Область применения: нержавеющая сталь, чугун, цветные металлы, сталь
Страна производитель: Германия

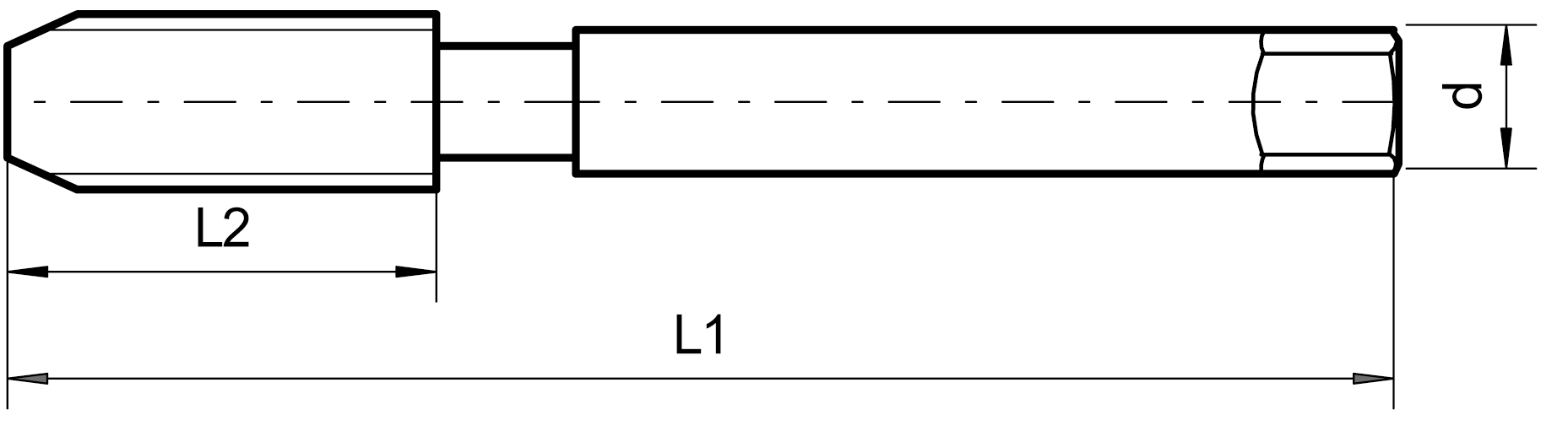

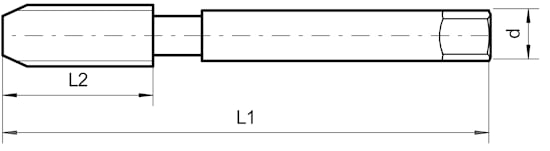

Таблица размеров:
| Артикул | d мм | L1 мм | Резьба | ⌀ сверла мм | L2 мм | Шаг резьбы мм | ❑ мм |
| VAPO-В M3 | 3,5 | 56 | M3 | 2,5 | 10 | 0,5 | 2,7 |
| VAPO-В M4 | 4,5 | 63 | M4 | 3,3 | 12 | 0,7 | 3,4 |
| VAPO-В M5 | 6 | 70 | M5 | 4,2 | 14 | 0,8 | 4,9 |
| VAPO-В M6 | 6 | 80 | M6 | 5 | 16 | 1 | 4,9 |
| VAPO-В M8 | 8 | 90 | M8 | 6,8 | 18 | 1,25 | 6,2 |
| VAPO-В M10 | 10 | 100 | M10 | 8,5 | 20 | 1,5 | 8 |
| VAPO-В M12 | 9 | 110 | M12 | 10,2 | 24 | 1,75 | 7 |
| VAPO-В M14 | 11 | 110 | M14 | 12 | 26 | 2 | 9 |
| VAPO-В M16 | 12 | 110 | M16 | 14 | 26 | 2 | 9 |
| VAPO-В M20 | 16 | 140 | M20 | 17,5 | 32 | 2,5 | 12 |
