Машинный метчик для сквозной резьбы Тип N HSSE-PM Gold DIN 371/376
Машинный метчик для сквозной резьбы Тип N HSSE-PM Gold DIN 371/376
Применение: благодаря особой геометрии универсально подходит для сталей до 1200 Н/мм², закаленных и нержавеющих сталей (VA), чугуна и цветных сплавов
Исполнение: прямое рифление, форма B (4-5 ниток), с косым срезом, косой срез удаляет стружку в направлении резания, M3-M10 DIN 371 с усиленным хвостовиком, от M12 DIN 376 с обгонным хвостовиком
Область применения: нержавеющая сталь, чугун, цветные металлы, сталь
Страна производитель: Германия

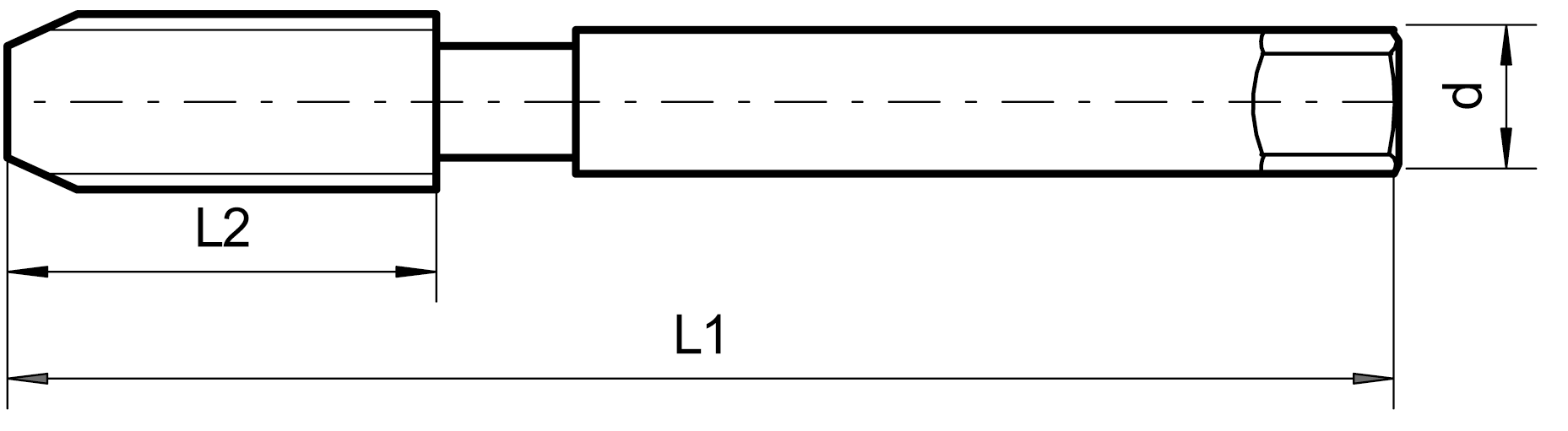

Таблица размеров:
|
Артикул |
d мм |
Резьба | Шаг резьбы мм |
L1 мм |
L2 мм | ❑ мм | Диам. сверла мм |
| HSSE-B M2 | 2,8 | M2 | 0,4 | 45 | 8 | 2,1 | 1,6 |
| HSSE-B M3 | 3,5 | M3 | 0,5 | 56 | 10 | 2,7 | 2,5 |
| HSSE-B M4 | 4,5 | M4 | 0,7 | 63 | 12 | 3,4 | 3,3 |
| HSSE-B M5 | 6 | M5 | 0,8 | 70 | 14 | 4,9 | 4,2 |
| HSSE-B M6 | 6 | M6 | 1 | 80 | 16 | 4,9 | 5 |
| HSSE-B M8 | 8 | M8 | 1,25 | 90 | 18 | 6,2 | 6,8 |
| HSSE-B M10 | 10 | M10 | 1,5 | 100 | 20 | 8 | 8,5 |
| HSSE-B M12 | 9 | M12 | 1,75 | 110 | 24 | 7 | 10,2 |
| HSSE-B M14 | 11 | M14 | 2 | 110 | 26 | 9 | 12 |
| HSSE-B M16 | 12 | M16 | 2 | 110 | 26 | 9 | 14 |
| HSSE-B M18 | 14 | M18 | 2,5 | 125 | 30 | 11 | 15,5 |
| HSSE-B M20 | 16 | M20 | 2,5 | 140 | 32 | 12 | 17,5 |
