Машинный метчик для глухой резьбы Тип N HSSE-PM Gold
Машинный метчик для глухой резьбы Тип N HSSE-PM Gold
Применение: благодаря особой геометрии универсально подходит для сталей до 1200 Н/мм², закаленных и нержавеющих сталей (VA), чугуна и цветных сплавов
Исполнение: около 40°-50° правосторонние спиральные канавки, форма C (2-3 нитки), DIN 371 M3-M10 с усиленным хвостовиком, DIN 376 от M12 с переливным хвостовиком, стружка особенно хорошо удаляется из глухого отверстия в направлении хвостовика благодаря сильным правосторонним спиральным канавкам
Область применения: нержавеющая сталь, чугун, цветные металлы, сталь
Страна производитель: Германия

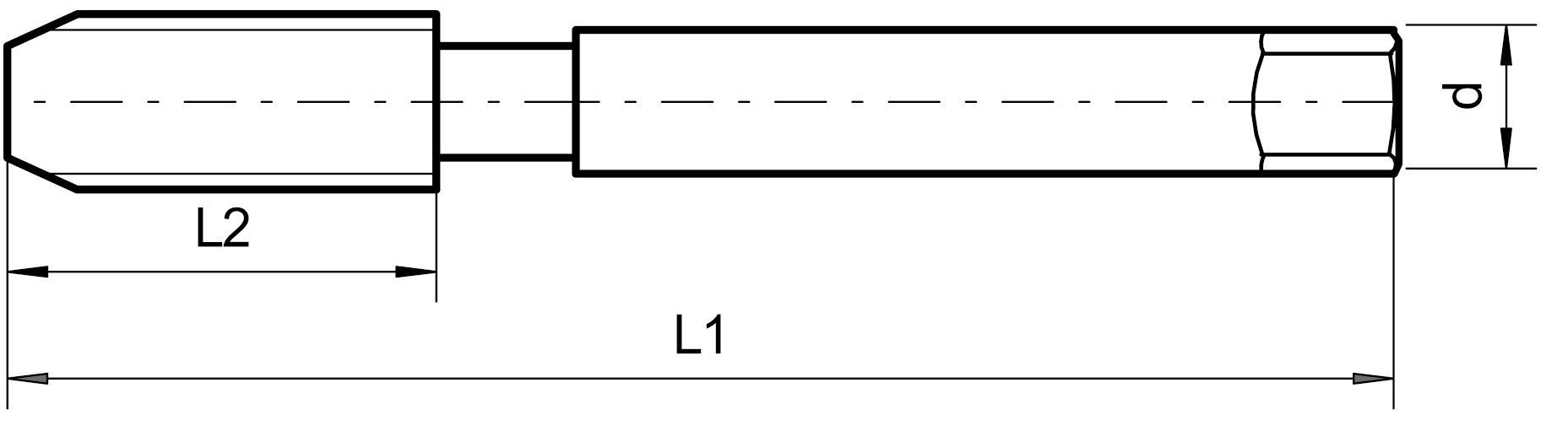

Таблица размеров:
Артикул | d мм | Резьба | Шаг резьбы мм | L1 мм | L2 мм |
❑ мм | ⌀ сверла мм |
HSSE-PM M3 | 3,5 | M3 | 0,5 | 56 | 6 | 2,7 | 2,5 |
HSSE-PM M4 | 4,5 | M4 | 0,7 | 63 | 7,5 | 3,4 | 3,3 |
HSSE-PM M5 | 6 | M5 | 0,8 | 70 | 8,5 | 4,9 | 4,2 |
HSSE-PM M6 | 6 | M6 | 1 | 80 | 11 | 4,9 | 5 |
HSSE-PM M8 | 8 | M8 | 1,25 | 90 | 14 | 6,2 | 6,8 |
HSSE-PM M10 | 10 | M10 | 1,5 | 100 | 16 | 8 | 8,5 |
HSSE-PM M12 | 9 | M12 | 1,75 | 110 | 18,5 | 7 | 10,2 |
HSSE-PM M14 | 11 | M14 | 2 | 110 | 16 | 9 | 12 |
HSSE-PM M16 | 12 | M16 | 2 | 110 | 20 | 9 | 14 |
HSSE-PM M20 | 16 | M20 | 2,5 | 140 | 25 | 12 | 17,5 |
