Зажимной элемент механический № 7110M AMF
Зажимной элемент механический № 7110M AMF

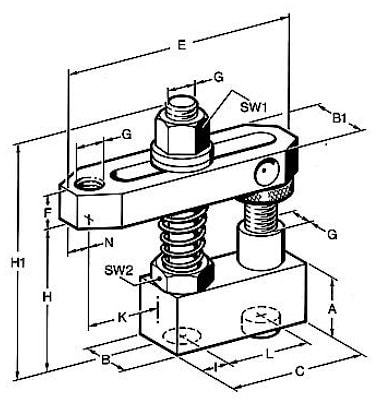

Таблица размеров:
№ заказа | № изделия | A x B x C | B1 | E | F | G | H | Вес, гр. |
79319 | 7110M-12-1 | 25x25x65 | 30 | 110 | 20 | M12 | 48-78 | 800 |
77669 | 7110M-16-1 | 30x30x78 | 40 | 142 | 30 | M16 | 60-96 | 1650 |
88443 | 7110M-20-1 | 40x40x120 | 50 | 200 | 40 | M20 | 80-128 | 4100 |
Таблица размеров:
№ заказа | H1 | I | K | L | N | SW1 | SW2 |
79319 | 112 | 12,5 | 12905 | 40 | 10 | 19 | 22 |
77669 | 145 | 14 | 18507 | 50 | 13 | 24 | 27 |
88443 | 203 | 20 | 22251 | 80 | 17 | 30 | 36 |
базовое назначение
система станочных прижимов
Если вы хотите купить зажимной элемент механический № 7110m amf , вы можете:
Позвонить:
