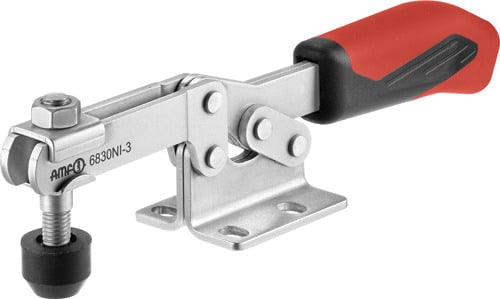

Горизонтальное зажимное устройство из нержавеющей стали № 6830NI AMF

Горизонтальное зажимное устройство из нержавеющей стали № 6830NI AMF

С зажимным рычагом и горизонтальной опорой. Нержавеющая полированная сталь.

Заклепки в устройствах размера 2 - 5 двигаются в опорных втулках. Опорные участки смазаны.

Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.

В комплекте с прижимным винтом № 6890NI из нержавеющей стали.
Может использоваться также в пищевой промышленности.

№ заказа	Размер	F1 [кН]	F2 [кН]	Зажимной винт	Вес [г]
95141	0	0,25	0,4	M4x25	35
95166	1	0,80	1,1	M5x30	105
95182	2	1,00	1,2	M6x35	185
95208	3	1,80	2,5	M8x45	320
95224	4	2,00	3,0	M8x65	700

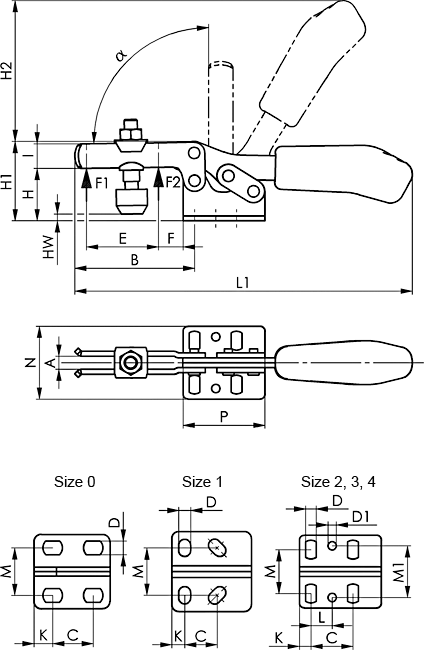

Таблица размеров

№ заказа	Размер	A	B	C	D	D1	E	F	G	H	H1	HW мин.	HW макс.	I	K	L	L1	M	N	P	Q
95141	0	4	26	16	4,6	-	11	10	-	15	23	-5	2	7,5	5	11,2	79	15,6	16	25,5	2
95166	1	5	40	15	4,8	-	26	11	18	20	30	-4	3	10	5,5	13	119	22	18	34	5
95182	2	6	64	26	5,5	5,5	35	22	20	25	44	-3	6	13	6	12,7	162	29	20	38	0
95208	3	8	72	25,5	6,5	5	44	22	23	33	48	-1	11	15	7	-	206	31	23	50	8
95224	4	10	111	41	8,5	8,5	66	34	29	44	74	-6	23	20	8	20,5	281	43	29	57	1
