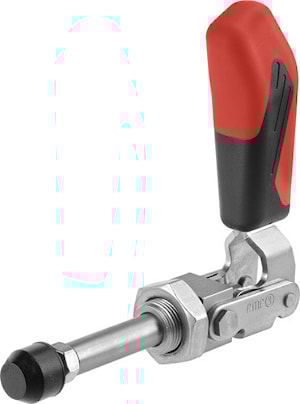

Шатунное зажимное устройство из нержавеющей стали № 6844NI AMF

Шатунное зажимное устройство из нержавеющей стали № 6844NI AMF

Короткая конструкция.
Нержавеющая полированная сталь. Длинная направляющая шатуна с крепежной резьбой и гайкой. Подогнанный винт на резьбе приклеен. Опорные участки смазаны.

Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
В комплекте с прижимным винтом № 6880NI из нержавеющей стали. Может использоваться также в пищевой промышленности.

Применение:
Шатунное зажимное устройство можно закрепить на металлических стенках или на корпусе приспособления с помощью торцевой резьбы. Кроме того, предусмотрено фланцевое соединение с помощью угловой опоры № 6843NI.

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
95349	2	1	1	M 6x25	130
95364	3	2,5	2,5	M 8x35	320
95380	5	4	4	M12x50	1200

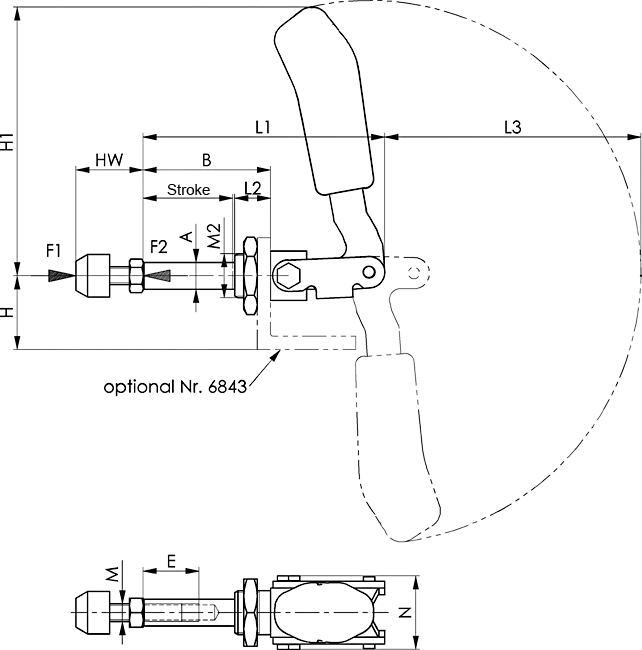

Таблица размеров

№ заказа	Размер	A	B	E	H	H1	Ход	HW мин.	HW макс.	L1	L2	L3 мин.	L3 макс.	M	M2	N
95349	2	10	35	15	24	76	21	18	27	70	13	17	25	M 6	M16x1,5	31
95364	3	12	56	25	33	128	40	22	35	110	16	22	35	M 8	M20x1,5	33
95380	5	16	92	35	37	142	67	30	50	175	24	30	50	M12	M24x1,5	50
