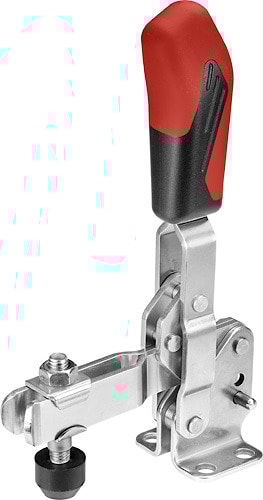

Вертикальное зажимное устройство из нержавеющей стали № 6800NI AMF

Вертикальное зажимное устройство из нержавеющей стали № 6800NI AMF

С рычагом и горизонтальной опорой.

Нержавеющая полированная сталь. Заклепки в устройствах размера 2 - 4 двигаются в опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.

В комплекте с прижимным винтом № 6890NI из нержавеющей стали.
Может использоваться также в пищевой промышленности.

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
95000	0	0,5	0,7	M4x25	60
95026	1	0,6	1,1	M5x30	105
95042	2	0,8	1,2	M6x35	175
95067	3	1,2	2,5	M8x45	410
95083	4	1,7	3	M8x65	630

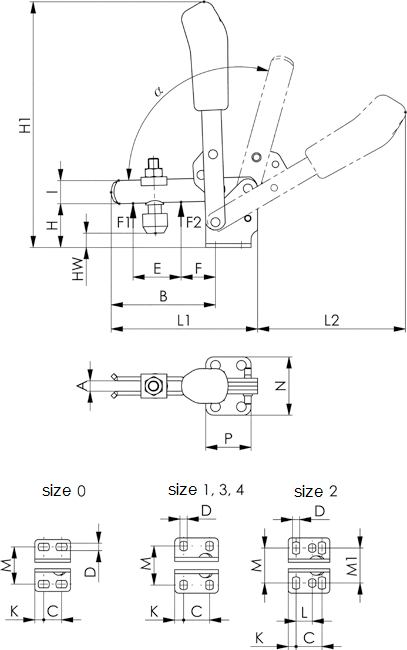

Таблица размеров

№ заказа	Размер	A	B	C	D	E	F	H	H1	HW мин.	HW макс.	I	K	L1	M	N	P	альфа	альфа*
95000	0	4	31	13,5	4,5	16	10	17,5	81	-3	4	8	4,3	49	23	32	22	95°	-
95026	1	5	38	16	4,5	19	14	20	98	-4	3	10	5,5	60	24	35	27	95°	-
95042	2	6	51	20	5,5	25	20	25	129	-3	6	12	6	78	30	43	32	105°	60°
95067	3	8	80	20	7,1	43	27	36	186	0	12	18	7,5	112	32	46	35	105°	60°
95083	4	10	100	32	8,5	61	30	45	220	-8	21	20	13	140	45	64	53	105°	60°
